Диод BAS40 — маломощный диод Шоттки на обратное напряжение 40 В и постоянный прямой ток до 0,2 А, выполненный в корпусе SOT-23-3 для поверхностного монтажа. Барьер Шоттки даёт низкое напряжение открывания и быстрое переключение без выраженного времени восстановления, поэтому диод хорошо работает в маломощных высокочастотных узлах, где важна скорость реакции, а не запас по току.

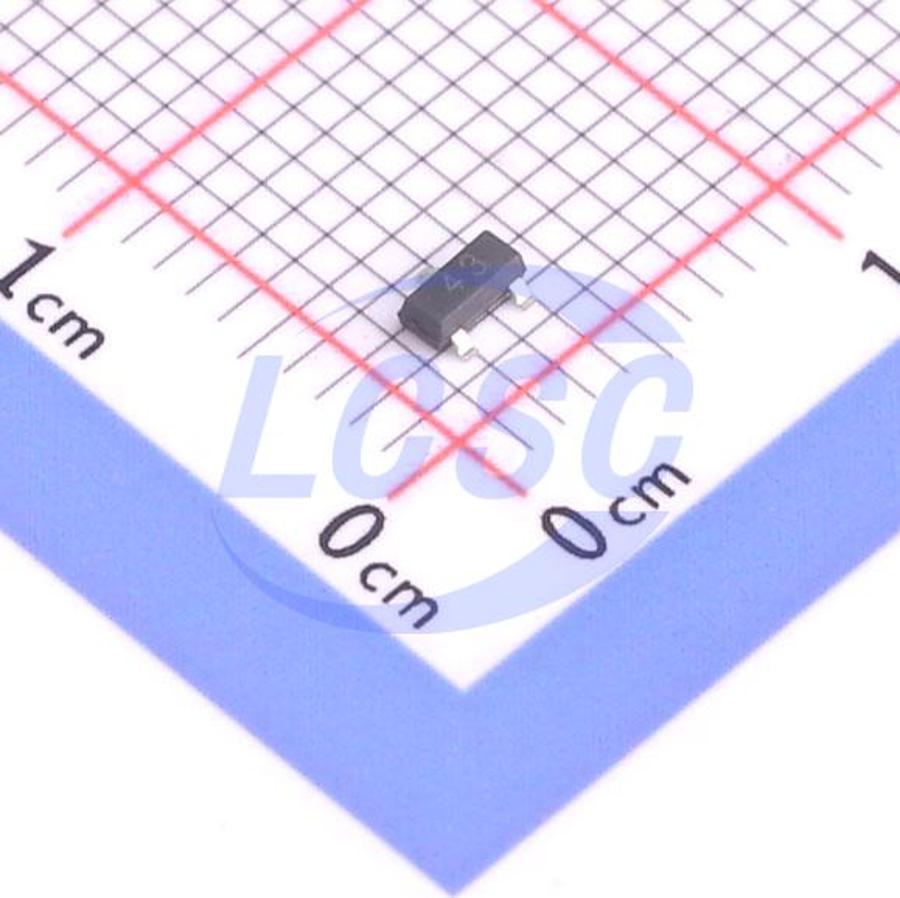

Корпус SOT-23-3 рассчитан на автоматическую пайку и занимает минимум места на плате, вес детали — 8,8 мг. Схема включения одиночная (Single), переход защищён охранным кольцом (guard ring), которое снижает риск пробоя от статического электричества при монтаже и эксплуатации. Маркировка на корпусе — код 43, по которому тип диода определяется при визуальном контроле платы.
Прямое напряжение открывания при малом токе 1 мА — не более 380 мВ, что заметно ниже, чем у обычных кремниевых диодов; при рабочем токе 40 мА прямое напряжение растёт, но остаётся в пределах, типичных для диодов Шоттки этого класса. Ток утечки при обратном напряжении 30 В не превышает 100 нА (типовое значение — 20 нА), а время обратного восстановления — всего 5 нс, что позволяет использовать диод в схемах с частотой переключения до сотен мегагерц.
Непрерывный прямой ток ограничен на уровне 200 мА, кратковременно (при импульсной нагрузке) диод выдерживает до 600 мА, рассеиваемая мощность — до 200 мВт при тепловом сопротивлении переход-среда 500 К/Вт. Рабочий диапазон температур — от -55 до +125 °C с ограничением температуры перехода на уровне 125 °C, диод доступен в исполнении с квалификацией AEC-Q101 и соответствует требованиям RoHS.
Основные характеристики
- Тип: диод Шоттки, корпус SOT-23-3
- Обратное напряжение: 40 В
- Непрерывный прямой ток: 200 мА
- Импульсный прямой ток: 600 мА
- Прямое напряжение: 380 мВ (при IF = 1 мА)
- Ток утечки: типовое значение 20 нА, максимум 100 нА (при VR = 30 В)
- Время обратного восстановления: 5 нс
- Ёмкость диода: 4–5 пФ
- Рассеиваемая мощность: 200 мВт
- Тепловое сопротивление переход-среда: 500 К/Вт
- Диапазон рабочих температур: от -55 до +125 °C, температура перехода до 125 °C
- Вес: 8,8 мг
- Квалификация: доступно исполнение AEC-Q101
Где применяется
- Высокочастотные схемы: детекторы и ограничители сигнала, где важны малая ёмкость и быстрое переключение
- Защита от переполюсовки: включение в маломощные цепи питания портативных устройств
- Выпрямление в маломощной электронике: узлы с током нагрузки в пределах десятков-сотен миллиампер
- Защита входов от статического электричества: использование встроенного охранного кольца для снижения риска пробоя ESD
