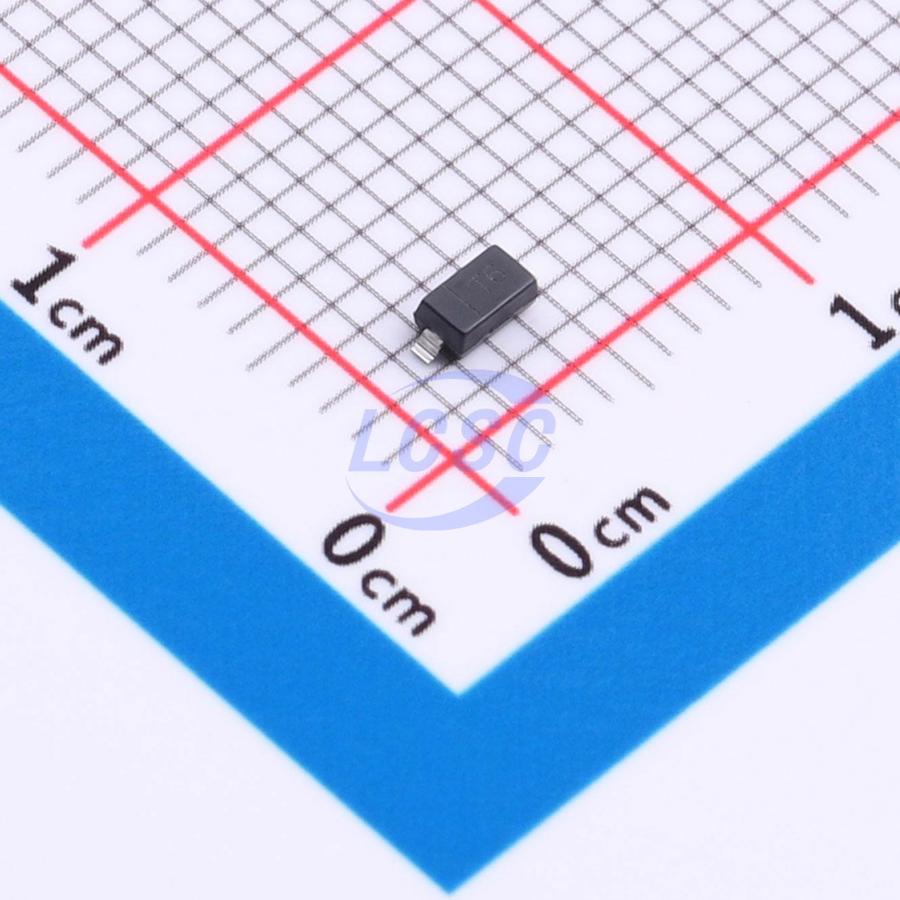

Диод BAS16W (BAS16W.115) — малосигнальный переключательный диод для поверхностного монтажа в компактном корпусе SC-70 (SOT-323). Прибор относится к диодам произвольной скорости переключения с рабочим током до 200 мА и используется там, где важны малые габариты и предсказуемое поведение сигнала при коммутации.
Максимальное обратное напряжение диода составляет 100 В, а прямое падение напряжения не превышает 1,25 В при токе 150 мА — эти значения определяют допустимый режим работы в цепи. Средний выпрямленный ток ограничен 175 мА, поэтому диод рассчитан на сигнальные и вспомогательные цепи, а не на силовую коммутацию. Ток утечки в обратном направлении не превышает 500 нА при обратном напряжении 80 В, что важно для схем с высоким входным сопротивлением, где паразитная утечка искажает измеряемый сигнал.
Ёмкость перехода при нулевом смещении и частоте 1 МГц составляет 1,5 пФ — небольшое значение, снижающее влияние диода на высокочастотные цепи, в которые он включён. Время обратного восстановления — 4 нс, что позволяет применять диод в узлах быстрого переключения, где важна скорость перехода из открытого состояния в закрытое. Рабочий диапазон температур перехода — от −65 до +150 °C, что покрывает как бытовую, так и промышленную эксплуатацию, а технология изготовления — стандартная, без модификаций под специальные режимы.
Основные характеристики
- Корпус: SC-70 (SOT-323)
- Монтаж: поверхностный (SMD)
- Максимальное обратное напряжение: 100 В
- Прямое падение напряжения: не более 1,25 В при 150 мА
- Средний выпрямленный ток: 175 мА
- Ток утечки в обратном направлении: не более 500 нА при 80 В
- Ёмкость перехода: 1,5 пФ при 0 В, 1 МГц
- Время обратного восстановления: 4 нс
- Диапазон рабочих температур перехода: от −65 до +150 °C
Где применяется
- Защита входов: ограничение импульсных перенапряжений на входах логических микросхем и цифровых интерфейсов
- Высокочастотные цепи: коммутация и развязка сигналов там, где важна малая собственная ёмкость диода
- Формирователи импульсов: схемы ограничения и фиксации уровня сигнала на быстрых фронтах
- Плотный SMD-монтаж: узлы с ограниченным местом на плате, где корпус SC-70 позволяет сэкономить площадь
