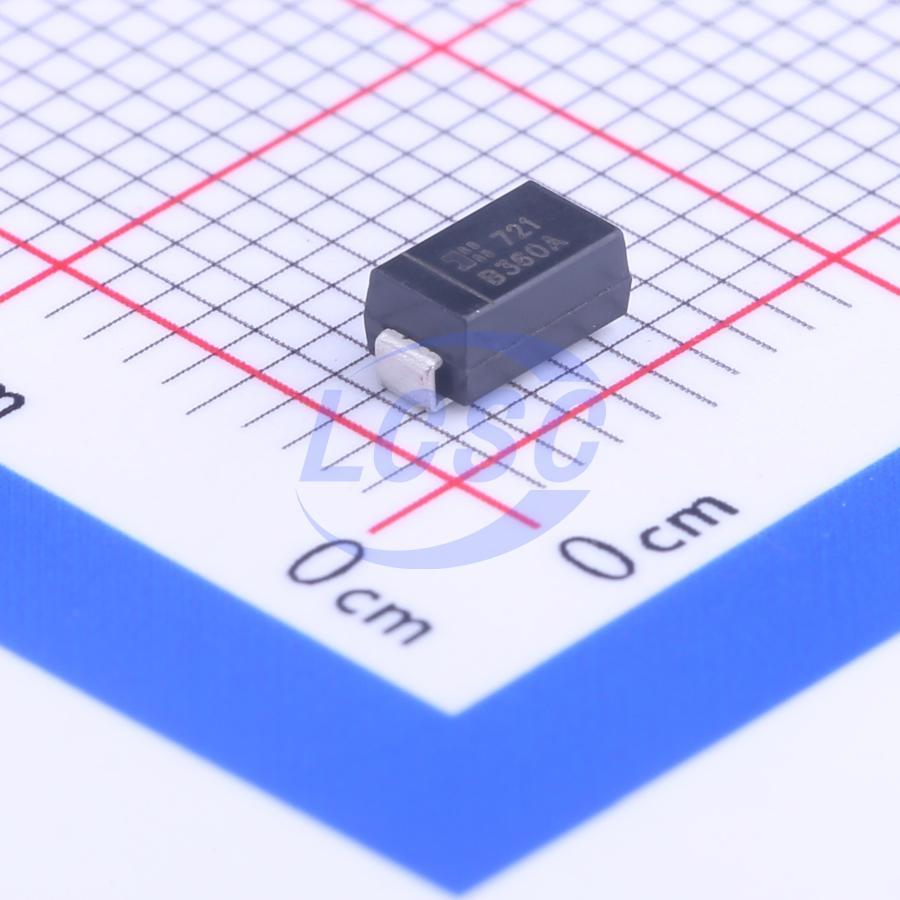

Диод B360A-13-F — выпрямительный диод Шоттки на обратное напряжение 60 В и средний выпрямленный ток до 3 А, выполненный в компактном планарном корпусе SMA (DO-214AC) для поверхностного монтажа. За счёт барьера Шоттки прямое падение напряжения у него ниже, чем у обычного кремниевого диода, а время восстановления практически отсутствует, что снижает потери при переключении на высоких частотах.
Корпус SMA рассчитан на автоматизированную пайку и занимает малую площадь платы; полярность обозначена кольцевой меткой (Cathode Band) со стороны катода, а маркировка на корпусе содержит код типа детали и дату изготовления. Материал корпуса — литой пластик зелёного цвета с классом горючести UL94 V-0, выводы луженые по технологии, свободной от свинца, что соответствует требованиям пайки без содержания свинца.
Прямое падение напряжения при токе 3 А и температуре 25 °C не превышает 0,70 В, а ток утечки при номинальном обратном напряжении и той же температуре — не более 0,5 мА; при нагреве корпуса до 100 °C ток утечки возрастает до 20 мА, что нужно учитывать при работе диода в горячей части схемы. Диод допускает неповторяющийся импульсный прямой ток до 80 А длительностью 8,3 мс (импульс одной полуволны синусоиды) — такой запас важен при включении нагрузки или при коротких перегрузках в выпрямительных цепях.
Максимальная рассеиваемая мощность в установившемся режиме при 25 °C — 850 мВт, тепловое сопротивление переход-среда — 140 °C/Вт, переход-вывод — 25 °C/Вт; эти значения определяют, насколько эффективно диод отводит тепло через плату без дополнительного радиатора. Общая ёмкость перехода — 200 пФ при обратном напряжении 4 В, рабочий диапазон температур — от -55 до +150 °C, деталь квалифицирована по автомобильному стандарту AEC-Q101 и имеет первый уровень влагочувствительности по J-STD-020.
Основные характеристики
- Тип: диод Шоттки, корпус SMA (DO-214AC)
- Максимальное обратное напряжение: 60 В
- Средний выпрямленный ток: 3,0 А
- Прямое падение напряжения: 0,70 В (при IF = 3,0 А, 25 °C)
- Ток утечки: 0,5 мА при 25 °C, 20 мА при 100 °C
- Неповторяющийся импульсный прямой ток: 80 А (8,3 мс)
- Общая ёмкость: 200 пФ (VR = 4 В, f = 1 МГц)
- Максимальная рассеиваемая мощность: 850 мВт
- Тепловое сопротивление переход-среда: 140 °C/Вт
- Тепловое сопротивление переход-вывод: 25 °C/Вт
- Диапазон рабочих температур: от -55 до +150 °C
- Вес: 0,064 г
- Квалификация: AEC-Q101
- Влагочувствительность: уровень 1 по J-STD-020
Где применяется
- Импульсные источники питания: выпрямление во вторичных низковольтных цепях, где важно низкое прямое падение напряжения
- Защита от переполюсовки: включение последовательно в цепь питания устройства
- Высокочастотные преобразователи: диоды свободного хода и выпрямители в цепях с индуктивностями, где важна малая задержка переключения
- Автомобильная электроника: применение в узлах, требующих квалификации AEC-Q101
