Диод B240A-13-F — диод Шоттки на номинальное обратное напряжение 40 В и средний выпрямленный ток 2 А. В отличие от классических кремниевых выпрямительных диодов, диод с барьером Шоттки открывается при меньшем прямом падении напряжения и переключается быстрее, что снижает потери мощности при высокочастотной коммутации.
Прямое падение напряжения при токе 2.0 А и температуре 25°C составляет 0.50 В. Обратный ток утечки при комнатной температуре мал — 0.5 мА, но с нагревом до 100°C возрастает до 2.0 мА, что нужно учитывать в схемах с повышенным тепловыделением. Кратковременно допускается неповторяющийся импульсный ток до 50 А. Общая ёмкость перехода — 200 пФ при обратном напряжении 40 В и частоте измерения 1 МГц; этот параметр влияет на скорость переключения в высокочастотных цепях.

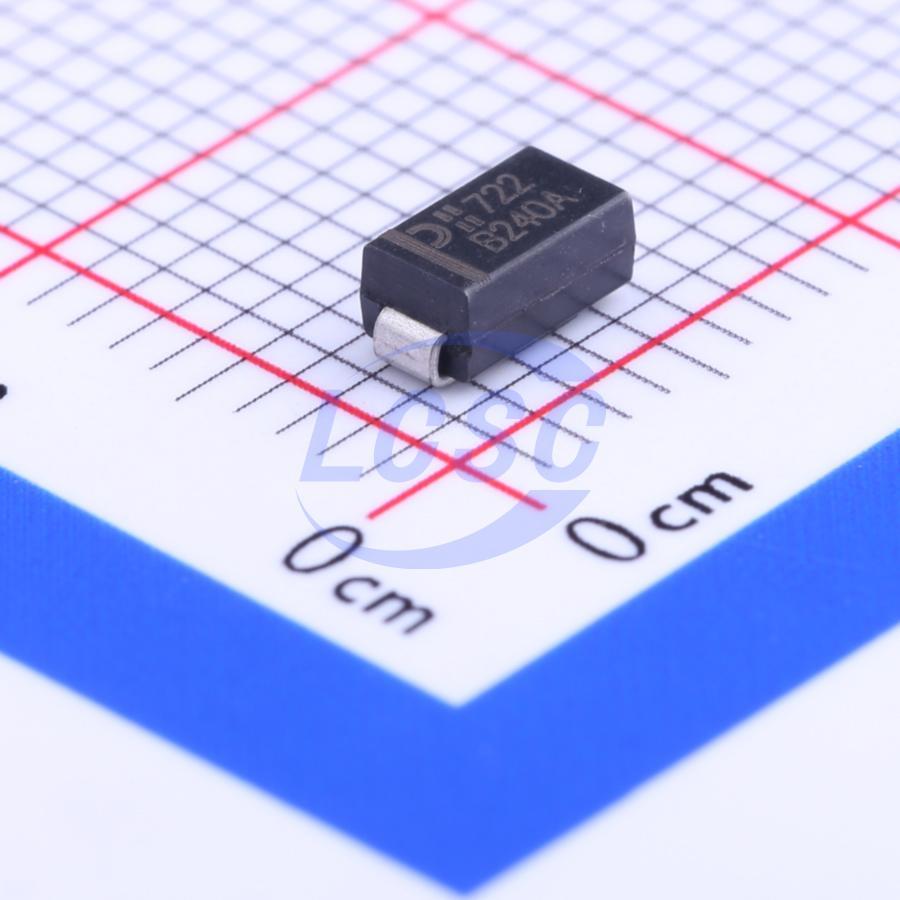

Диод выпускается в компактном корпусе SMA для поверхностного монтажа, масса компонента — 0.064 г. Выводы покрыты оловом (matte tin, RoHS), полярность обозначена катодной полосой на корпусе. Компонент допускает пайку с температурой до 260°C в течение 10 секунд, что соответствует режимам автоматизированной оплавочной пайки. Рабочий диапазон температур и температура хранения — от -65°C до +150°C, тепловое сопротивление переход-вывод — 25°C/Вт.
По совокупности параметров компонент рассчитан на применение в низковольтных высокочастотных импульсных преобразователях, в качестве обратного (free-wheeling) диода в цепях с индуктивной нагрузкой и в схемах защиты от переполюсовки питания.
Основные характеристики
- Тип: диод Шоттки (Schottky Barrier Rectifier)
- Напряжение блокировки (DC): 40 В
- Действующее (RMS) обратное напряжение: 28 В
- Средний выпрямленный ток: 2.0 А
- Прямое падение напряжения: 0.50 В (при IF=2.0 А, TA=25°C)
- Неповторяющийся импульсный ток: 50 А
- Ток утечки: 0.5 мА при 25°C, 2.0 мА при 100°C
- Общая ёмкость перехода: 200 пФ (при VR=40 В, f=1 МГц)
- Тепловое сопротивление переход-вывод: 25°C/Вт
- Рабочая температура и температура хранения: от -65°C до +150°C
- Корпус: SMA
- Тип монтажа: SMD
- Вес: 0.064 г
Где применяется
- Импульсные источники питания: низковольтные высокочастотные преобразователи
- Цепи защиты от переполюсовки: диод в обратном включении на входе питания
- Обратные (free-wheeling) диоды: цепи с индуктивной нагрузкой, реле и обмотки
- Компактные устройства с поверхностным монтажом: платы с автоматизированной сборкой
