Линейный стабилизатор напряжения Diodes Incorporated AP2112K-3.3TRG1 — CMOS LDO с фиксированным выходным напряжением 3,3 В и максимальным выходным током 600 мА. Микросхема предназначена для понижения входного напряжения 2,5…6,0 В до стабильных 3,3 В с малым падением напряжения между входом и выходом.
Падение напряжения (dropout) составляет 250 мВ типовое при полной нагрузке 600 мА, что позволяет использовать стабилизатор при входном напряжении, близком к выходному, — например, при питании от почти разряженной батареи. Ток потребления самой микросхемы невелик: 55 мкА типовое значение в рабочем режиме и всего 0,01 мкА типовое (1,0 мкА макс.) при выключении по входу разрешения EN, что снижает расход энергии устройства в дежурном состоянии.
Точность поддержания выходного напряжения — ±1,5%. Подавление пульсаций по питанию (PSRR) составляет 65 дБ как на 100 Гц, так и на 1 кГц, выходной шум — 50 мкВ (RMS), что важно при питании чувствительных к помехам узлов. Время запуска после подачи разрешения — 20 мкс. Схема защищена от короткого замыкания (ток ограничения 50 мА) и от электростатического разряда по модели HBM до 4000 В, предусмотрена тепловая защита с порогом срабатывания 160°C и гистерезисом 25°C. Для устойчивой работы на входе и выходе требуются керамические конденсаторы по 1 мкФ.

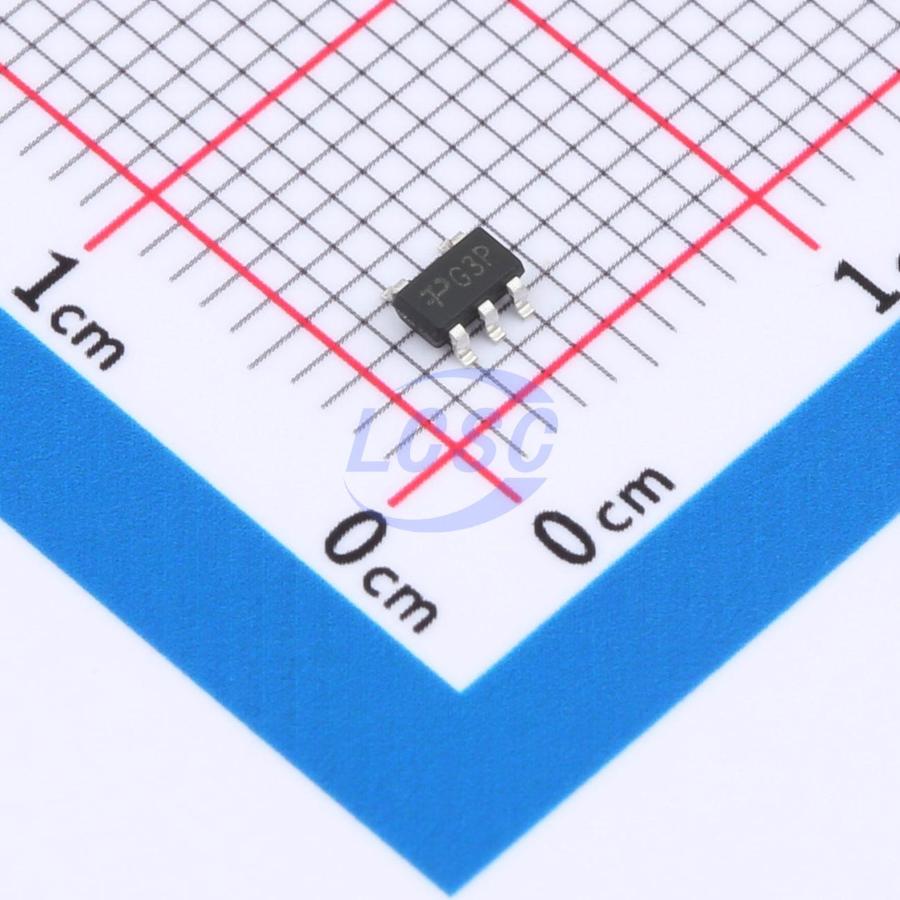

Данное исполнение выполнено в корпусе SOT-25 (SOT-23-5) для поверхностного монтажа. Тепловое сопротивление переход-среда — 184 °C/Вт, переход-корпус — 96 °C/Вт, максимальная температура перехода — 150°C. Рабочий диапазон температур — -40…+85 °С, температура хранения — -65…+150 °С.
Основные характеристики
- Тип: линейный стабилизатор напряжения (LDO), CMOS
- Выходное напряжение: 3,3 В, фиксированное
- Точность выходного напряжения: ±1,5%
- Макс. выходной ток: 600 мА
- Диапазон входного напряжения: 2,5…6,0 В
- Падение напряжения: 250 мВ тип. при 600 мА
- Ток покоя: 55 мкА тип. (80 мкА макс.)
- Ток в выключенном состоянии: 0,01 мкА тип. (1,0 мкА макс.)
- Ток короткого замыкания: 50 мА
- PSRR: 65 дБ на 100 Гц и 1 кГц
- Выходной шум: 50 мкВ (RMS)
- Время запуска: 20 мкс
- Защита ESD (HBM): 4000 В
- Тепловая защита: срабатывание 160°C, гистерезис 25°C
- Тепловое сопротивление переход-среда / переход-корпус: 184 / 96 °C/Вт
- Корпус: SOT-25 (SOT-23-5), SMD
- Рабочая температура: -40…+85 °С
Где применяется
- Питание микроконтроллеров и цифровой логики: получение стабильных 3,3 В из батарейного или USB-питания
- Модули беспроводной связи: питание Wi-Fi и Bluetooth-модулей, чувствительных к шуму по питанию
- Портативные устройства: низкое энергопотребление в дежурном режиме продлевает работу от батареи
- Периферийные и сенсорные платы: локальная стабилизация напряжения рядом с нагрузкой
