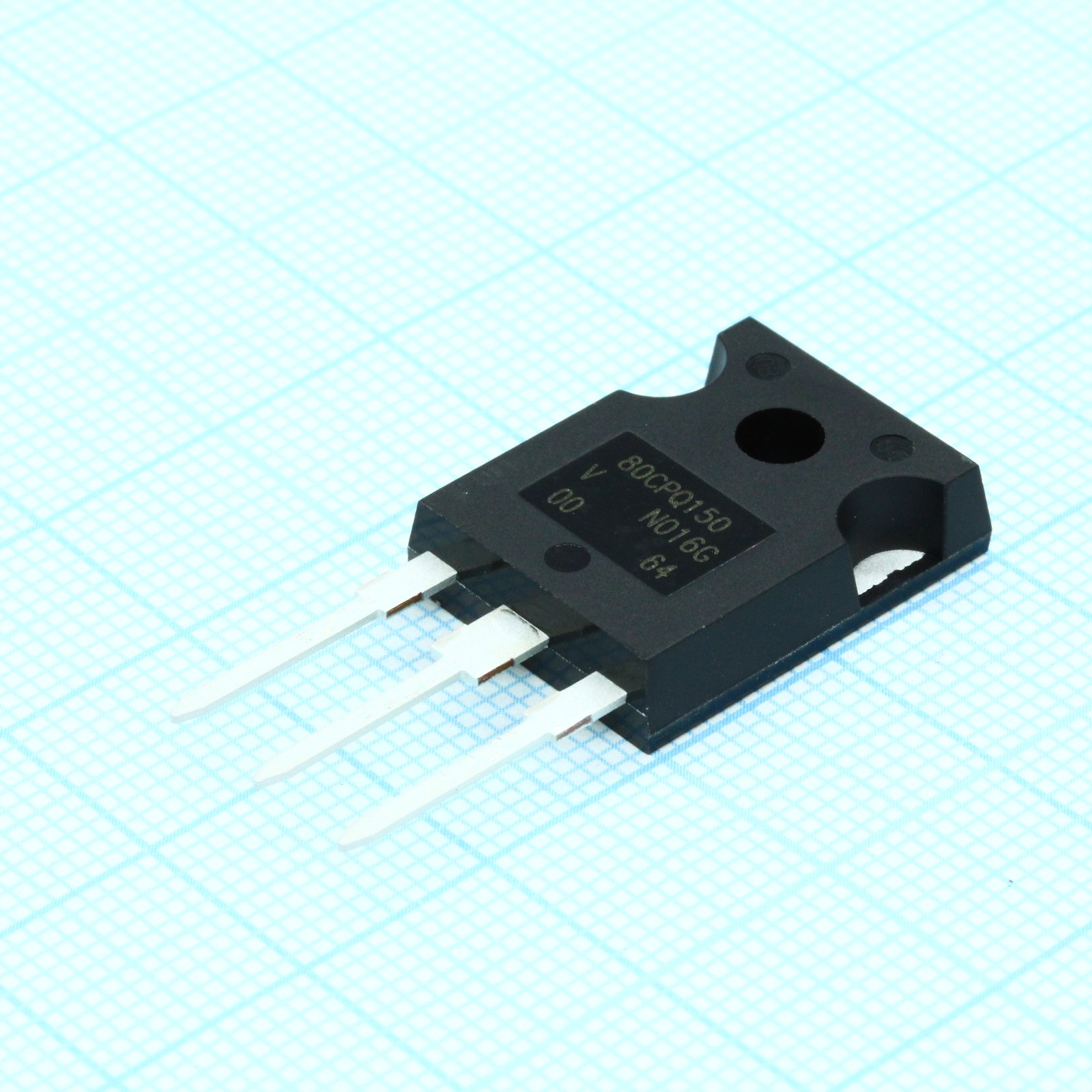

Диод 80CPQ150 — сдвоенный выпрямительный диод Шоттки в одном корпусе с общим катодом: два независимых силовых канала по 40 А каждый объединены общим выводом катода, что позволяет использовать компонент как двухполупериодный выпрямитель со средней точкой или как два параллельных ключа с общей нагрузкой. Максимальный суммарный прямой ток через оба канала — 80 А.
Максимальное обратное напряжение диода составляет 150 В. Прямое падение напряжения на каждом канале невелико и растёт с током и температурой: при токе 40 А и температуре 125 °C оно составляет 0,67 В типовое и 0,71 В максимальное, при 25 °C — 0,82 и 0,86 В соответственно. При полной нагрузке канала током 80 А падение увеличивается до 0,80 В типового и 0,85 В максимального при 125 °C, до 0,97 и 1,09 В при 25 °C. Такой уровень падения напряжения типичен для диодов Шоттки и снижает потери мощности по сравнению с обычными кремниевыми выпрямителями.
Ёмкость перехода каждого канала — 1100 пФ при обратном напряжении 5 В, максимальная скорость нарастания напряжения — 10000 В/мкс. Обратный ток утечки на канал невелик при комнатной температуре — 10 мкА типовое, 200 мкА максимальное значение при 25 °C, но заметно растёт при нагреве до 125 °C — до 12 мА типовое и 26 мА максимальное, что нужно учитывать при тепловом расчёте узла.
Диод рассчитан на кратковременные перегрузки: неповторяющийся импульсный ток за 10 мс составляет 500 А, за 5 мкс — 1930 А, энергия лавинного пробоя на канал — 0,5 мДж, повторяющийся лавинный ток — 1,0 А. Тепловое сопротивление переход-корпус на канал — 0,6 °C/Вт, на корпус целиком — 0,3 °C/Вт, сопротивление корпус-теплоотвод при использовании теплопроводящей пасты — 0,24 °C/Вт. Корпус крепится к теплоотводу с минимальным моментом затяжки 6 кгс·см.
Основные характеристики
- Конфигурация: 2 диода Шоттки с общим катодом
- Максимальное обратное напряжение: 150 В
- Максимальный прямой ток: 80 А (по 40 А на канал)
- Прямое падение напряжения при 40 А, 125 °C: 0,67 В тип. / 0,71 В макс.
- Прямое падение напряжения при 80 А, 25 °C: 0,97 В тип. / 1,09 В макс.
- Обратный ток утечки при 125 °C: 12 мА тип. / 26 мА макс.
- Ёмкость перехода на канал: 1100 пФ при 5 В
- Импульсный ток за 10 мс / за 5 мкс: 500 А / 1930 А
- Тепловое сопротивление переход-корпус на канал: 0,6 °C/Вт
- Момент затяжки крепления: не менее 6 кгс·см
Где применяется
- Импульсные источники питания: выходное выпрямление во вторичных цепях низковольтных преобразователей
- DC-DC преобразователи: диоды свободного хода и синхронное выпрямление в силовых каскадах
- Зарядные устройства и сварочные источники: выпрямление на больших токах с минимальными потерями на диоде
- Промышленная силовая электроника: узлы, где требуется низкое прямое падение напряжения и запас по импульсным токам
