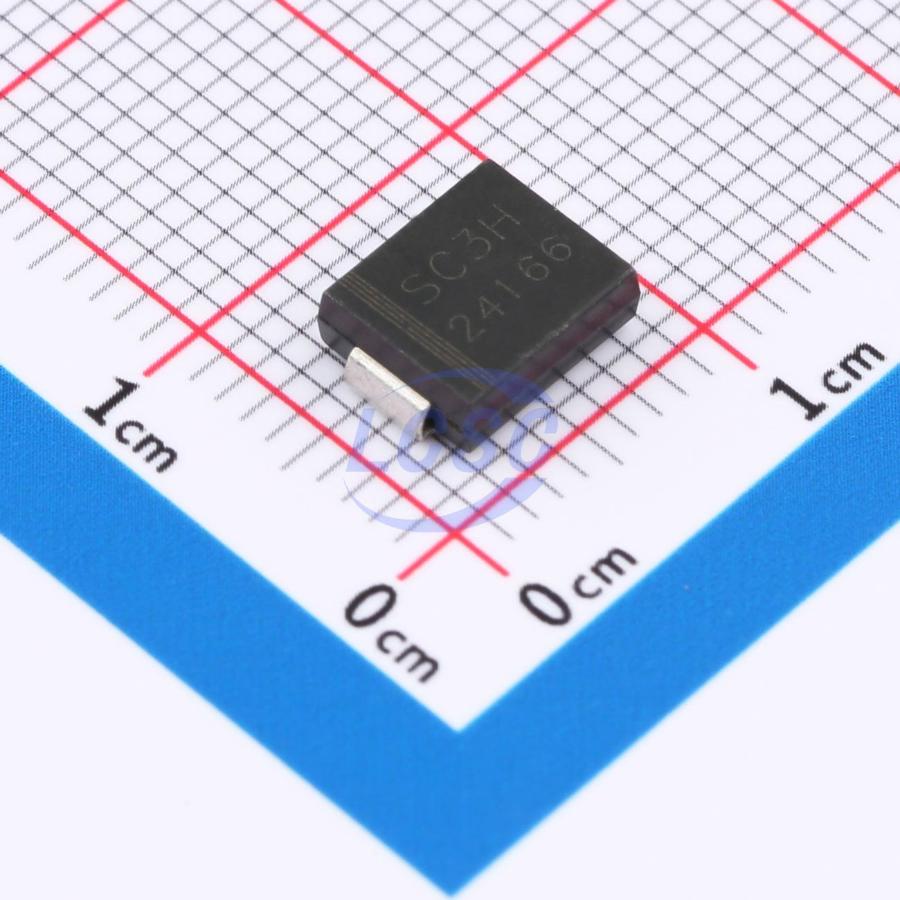

Диод 30BQ060 — диод Шоттки на номинальный прямой ток 3 А и максимальное обратное напряжение 60 В, выполненный в корпусе для поверхностного монтажа SMC (DO-214AB). Прибор относится к семейству низковольтных выпрямительных диодов Шоттки, отличающихся от обычных кремниевых выпрямителей меньшим прямым падением напряжения и более быстрым переключением. Маркировка на корпусе — 30BQ060, что совпадает с обозначением партномера.
Корпус выполнен из литого пластика с классом горючести UL94 V-0. Габариты корпуса: длина от 7,75 до 8,13 мм, ширина от 5,59 до 6,22 мм, высота от 2,25 до 2,82 мм, масса — 0,21 г. Диапазон температур перехода и хранения — от −55 до 150 °C, что допускает применение диода в широком интервале условий эксплуатации.
Прямое падение напряжения на диоде зависит от тока и температуры: при токе 3 А и температуре 25 °C оно составляет 0,58 В, при той же нагрузке и 125 °C снижается до 0,52 В. При кратковременном увеличении тока до 6 А падение напряжения возрастает до 0,76 В при 25 °C и до 0,66 В при 125 °C. Обратный ток утечки при номинальном обратном напряжении и температуре 25 °C не превышает 0,5 мА, при 125 °C — 20 мА. Ёмкость перехода при обратном напряжении 5 В составляет 180 пФ.
Диод рассчитан на кратковременные перегрузки: при однократном импульсе длительностью 5 мкс допускается ток до 1200 А, при импульсе 10 мс — до 130 А. Отдельно нормирована энергия однократного лавинного пробоя — 5 мДж и повторяющийся лавинный ток — 1 А. Тепловое сопротивление переход-вывод составляет 12 °C/Вт, переход-среда — 46 °C/Вт, что определяет отвод тепла через выводы при монтаже на плату.
Основные характеристики
- Тип: диод Шоттки
- Максимальное обратное напряжение: 60 В
- Максимальный прямой ток: 3 А
- Корпус: SMC (DO-214AB)
- Маркировка: 30BQ060
- Материал корпуса: литой пластик, UL94 V-0
- Диапазон температур перехода и хранения: от −55 до 150 °C
- Ёмкость перехода: 180 пФ при 5 В
- Прямое падение напряжения: 0,58 В при 3 А / 25 °C
- Импульсный обратный ток: 1200 А (5 мкс) / 130 А (10 мс)
- Тепловое сопротивление переход-вывод: 12 °C/Вт
- Масса: 0,21 г
Где применяется
- Импульсные источники питания: выпрямление во вторичных цепях DC-DC и AC-DC преобразователей, где важно низкое прямое падение напряжения
- Защита от переполюсовки: включение в цепь питания для блокировки подачи напряжения обратной полярности
- Диоды свободного хода: шунтирование индуктивных нагрузок в силовых ключах и драйверах
- Низковольтные выпрямители: применение в узлах, где нагрев от прямого падения напряжения критичен для теплового режима платы
