Диод 1N5819 16+ — выпрямительный диод Шоттки в корпусе DO-41, рассчитанный на постоянный прямой ток до 1 А. В отличие от обычного кремниевого p-n перехода, диод Шоттки образован контактом металл-полупроводник, за счёт чего прямое падение напряжения снижено до 0,6 В, а скорость переключения выше, чем у стандартных выпрямительных диодов.
Обратное напряжение исполнения — 40 В, рабочий диапазон температур — от −65 до +150 °C, что позволяет использовать диод как в бытовой, так и в промышленной аппаратуре с повышенными требованиями к температурному режиму. При работе на ёмкостную нагрузку производитель рекомендует снижать рабочий ток на 20% от номинала — это стоит учитывать при расчёте цепи.

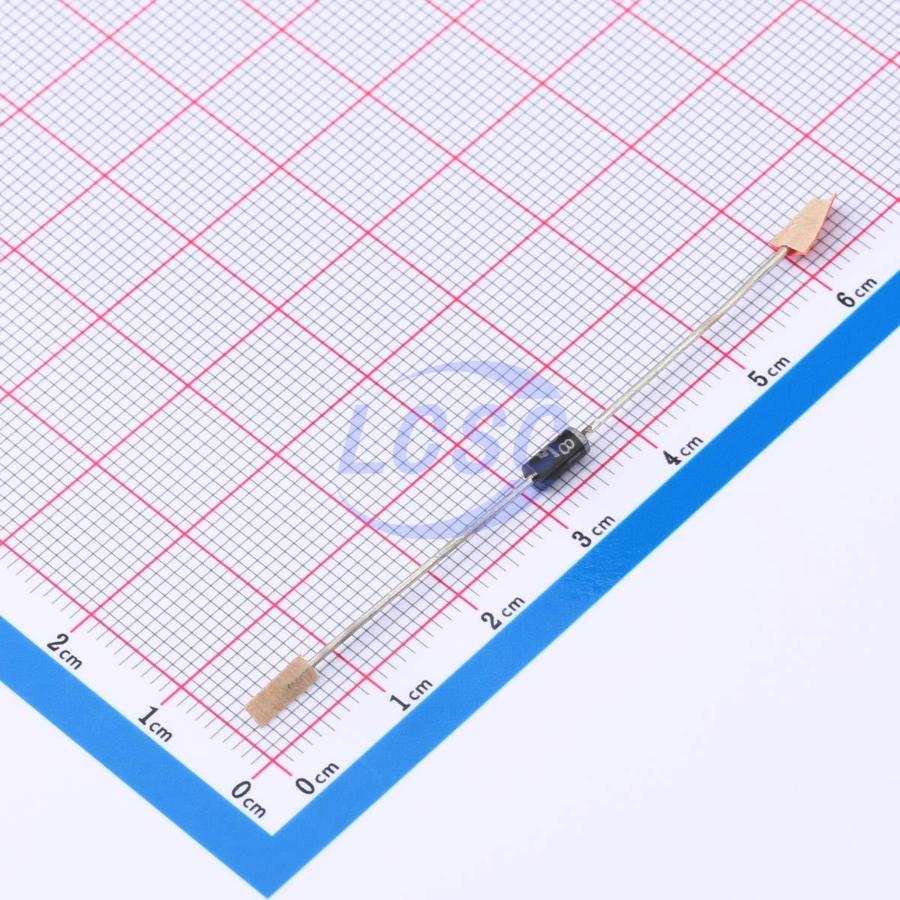

Диод выполнен в выводном корпусе DO-41: длина корпуса 4,06–5,21 мм, диаметр 2,00–3,00 мм, диаметр вывода 0,50–0,60 мм, минимальная общая длина с выводами — 24,5 мм. Масса компонента — 0,34 г. Катод обозначен цветной полосой на корпусе, что упрощает определение полярности при монтаже.
За счёт низкого прямого падения напряжения и малого времени восстановления диод хорошо работает в цепях с высокой частотой переключения, где потери на диоде напрямую влияют на КПД устройства.
Основные характеристики
- Тип: выпрямительный диод Шоттки
- Корпус: DO-41
- Монтаж: выводной
- Прямое напряжение: 0,6 В
- Обратное напряжение: 40 В
- Диапазон рабочих температур: от −65 до +150 °C
- Масса: 0,34 г
- Маркировка полярности: катод обозначен цветной полосой
Где применяется
- Импульсные источники питания: выпрямление и работа в качестве диода свободного хода благодаря малому времени восстановления
- Высокочастотные преобразователи: снижение потерь за счёт низкого прямого падения напряжения
- Защита от переполюсовки: установка в цепь питания для отсечения обратного тока при неправильном подключении
- Компактная электроника: выводной корпус DO-41 удобен для ручного и автоматизированного монтажа на платы с низкой плотностью
