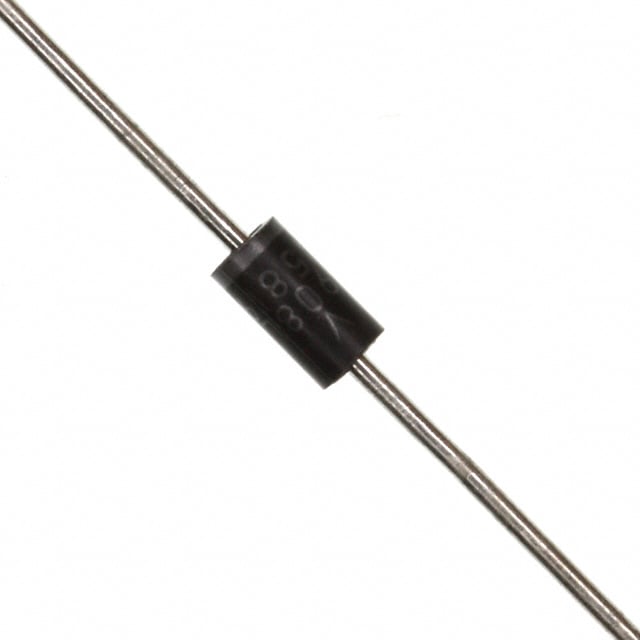

1N5818 (1А, 30В) DO-41 диод Шоттки Hottech — выпрямительный диод с барьером Шоттки в выводном корпусе DO-41, предназначен для выпрямления и коммутации в низковольтных цепях. За счёт конструкции с переходом металл-полупроводник диод переключается быстрее обычного кремниевого p-n перехода и имеет меньшее падение напряжения в открытом состоянии.
Средний выпрямленный ток диода — 1 А, прямое напряжение при этом токе не превышает 0,55 В — заметно ниже, чем у обычных кремниевых выпрямителей, что снижает потери на компоненте. Обратное напряжение ограничено 30 В: этому значению соответствуют и повторяющееся импульсное напряжение, и напряжение блокировки по постоянному току, а среднеквадратичное напряжение составляет 21 В.
Диод допускает кратковременную перегрузку прямым током до 25 А при однократном полупериодном импульсе. Обратный ток утечки при 25°C составляет 1,0 мА и возрастает до 10 мА при нагреве до 100°C — эта величина характерна для диодов Шоттки и заметно больше, чем у обычных выпрямительных диодов. Ёмкость перехода — 110 пФ.
Диод изготовлен по эпитаксиальной технологии и выполнен в корпусе DO-41 диаметром до 2,8 мм и длиной до 5,2 мм с осевыми выводами диаметром до 0,7 мм и длиной от 25,4 мм; масса компонента — 0,34 г. Катод обозначен цветным кольцом, монтажное положение — любое. Рабочий диапазон температур — от -65 до +125°C, диапазон хранения — от -65 до +150°C, термическое сопротивление переход-среда — 80°C/W.
Основные характеристики
- Тип: диод Шоттки
- Корпус: DO-41, выводной монтаж
- Средний выпрямленный ток: 1 А
- Прямое напряжение при 1 А: 0,55 В
- Обратное напряжение: 30 В
- Импульсный прямой ток: 25 А
- Обратный ток утечки при 25°C: 1,0 мА
- Обратный ток утечки при 100°C: 10 мА
- Ёмкость перехода: 110 пФ
- Рабочая температура: -65…+125°C
- Температура хранения: -65…+150°C
- Термосопротивление переход-среда: 80°C/W
- Масса: 0,34 г
- Диаметр корпуса: до 2,8 мм
Где применяется
- Импульсные источники питания: выпрямление в низковольтных DC-DC преобразователях
- Защита от переполюсовки: диод в цепи питания перед нагрузкой
- Низковольтные выпрямители: узлы с малым падением напряжения на диоде
- Цепи коммутации: применения, где важна высокая скорость переключения
