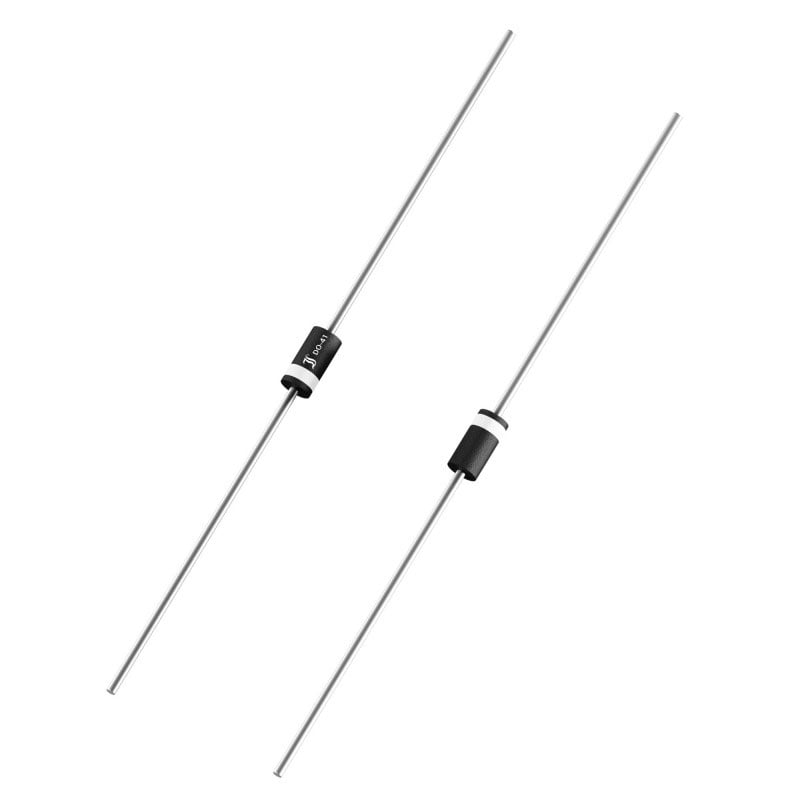

Диод 1N4005 22-24+ — выпрямительный диод выводного исполнения в корпусе DO-41, рассчитанный на средний прямой ток до 1 А. Катод обозначен полосой на корпусе, что упрощает монтаж без риска перепутать полярность.
Рабочее обратное напряжение диода составляет 600 В, неповторяющееся импульсное обратное напряжение — 720 В, среднеквадратичное обратное напряжение — 420 В. Такой запас по напряжению позволяет использовать компонент в цепях с заметными сетевыми выбросами. Неповторяющийся импульсный прямой ток выдерживается до 30 А, что покрывает кратковременные броски при включении нагрузки.
Прямое падение напряжения при токе 1 А и температуре 25°C составляет типово 0,93 В, максимально — 1,1 В; при усреднении по полному циклу на температуре корпуса 75°C максимум снижается до 0,8 В. Обратный ток утечки при 25°C — 0,05 мкА типовое значение и не более 5 мкА максимальное, при нагреве до 100°C он возрастает до 1,0 мкА типового и до 50 мкА максимального значения.
Диод сохраняет работоспособность в диапазоне температур от -65 до +150°C, включая хранение. Барьерная ёмкость перехода — 15 пФ, тепловое сопротивление — 50 К/Вт, масса — около 0,4 г. При пайке допускается нагрев выводов до 260°C не более 10 секунд на расстоянии от корпуса.
Основные характеристики
- Корпус: DO-41
- Средний выпрямленный прямой ток: 1,0 А
- Рабочее обратное напряжение: 600 В
- Неповторяющееся импульсное обратное напряжение: 720 В
- Среднеквадратичное обратное напряжение: 420 В
- Неповторяющийся импульсный прямой ток: 30 А
- Прямое напряжение при 1 А, 25°C: тип. 0,93 В, макс. 1,1 В
- Обратный ток при 25°C / 100°C: 0,05 / 1,0 мкА (тип.), до 5 / 50 мкА (макс.)
- Диапазон рабочих температур и хранения: -65…+150°C
- Ёмкость перехода: 15 пФ
- Тепловое сопротивление: 50 К/Вт
- Вес: около 0,4 г
- Температура пайки: до 260°C, не более 10 с
Где применяется
- Блоки питания: выпрямление переменного тока в маломощных источниках
- Бытовая электроника: развязка и защита цепей по постоянному напряжению
- Промышленная автоматика: выпрямительные каскады в цепях управления
- Зарядные устройства: работа при импульсных нагрузках благодаря запасу по неповторяющемуся току
