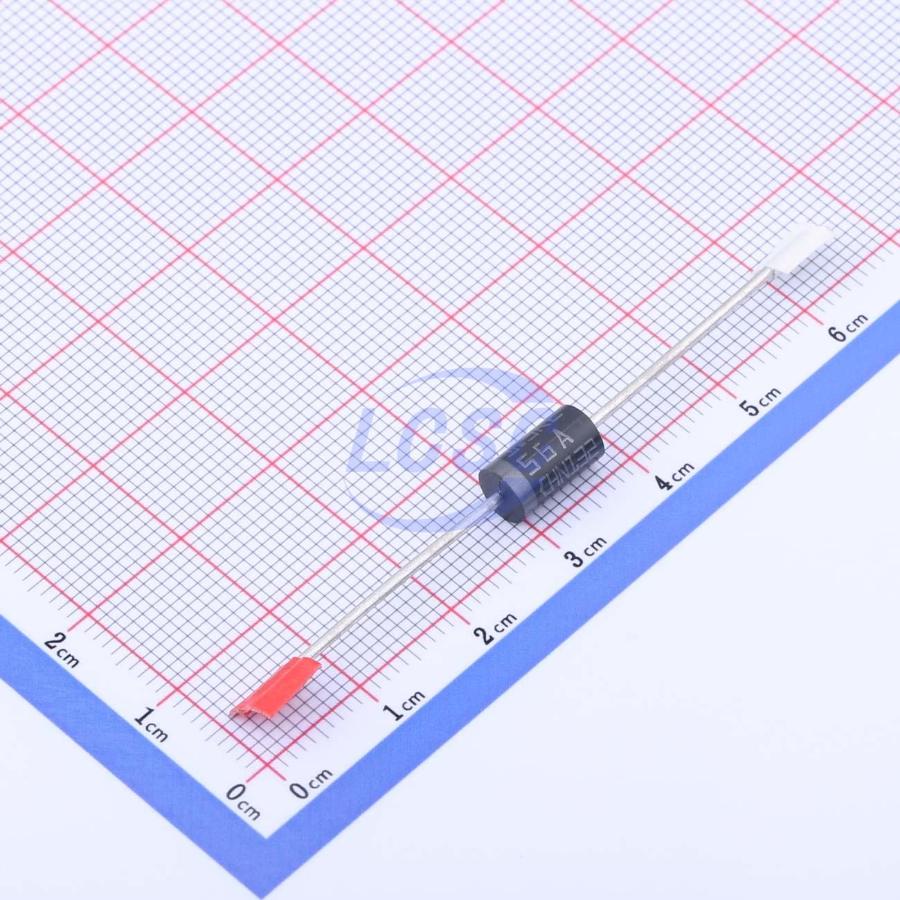

Диод 5KE56A — TVS-диод (супрессор) в корпусе DO-201, предназначенный для защиты электронных цепей от кратковременных импульсных перенапряжений. Устройство построено на лавинной кремниевой структуре: в нормальном режиме диод практически не влияет на защищаемую цепь, а при превышении напряжения пробоя переходит в проводящее состояние и принимает на себя энергию импульса, ограничивая напряжение на выходе до безопасного уровня.
Рабочее напряжение исполнения — 47,8 В, напряжение пробоя — 56 В, напряжение ограничения — 77 В. Это значит, что диод остаётся закрытым при напряжениях ниже 47,8 В, открывается при достижении 56 В и не даёт напряжению на защищаемой линии подняться выше 77 В даже при мощном импульсе. Допустимая импульсная мощность — 1500 Вт, что покрывает большинство одиночных выбросов от коммутации индуктивных нагрузок, наводок и разрядов статического электричества.
Диод выполнен в выводном корпусе DO-201 и монтируется пайкой в отверстия платы. Такой корпус рассчитан на рассеивание тепла через выводы и характерен для силовых супрессоров, устанавливаемых в цепи с заметным энергопотреблением — источники питания, приводы, промышленную автоматику.
Компонент устанавливается параллельно защищаемой цепи, как можно ближе к источнику возможного перенапряжения — входу питания, разъёму связи или клемме нагрузки. При появлении импульса диод шунтирует его на землю или на шину питания, не позволяя перенапряжению дойти до чувствительной электроники дальше по цепи.
Основные характеристики
- Тип: TVS-диод (супрессор)
- Корпус: DO-201
- Монтаж: выводной
- Импульсная мощность: 1500 Вт
- Рабочее напряжение: 47,8 В
- Напряжение пробоя: 56 В
- Напряжение ограничения: 77 В
Где применяется
- Источники питания: защита входных и выходных цепей от выбросов при коммутации нагрузки и переходных процессах в сети
- Промышленная автоматика: подавление импульсных помех в цепях управления приводами и реле
- Сигнальные линии: ограничение перенапряжений на входах интерфейсных микросхем
- Оборудование с длинными кабельными трассами: защита от наведённых импульсов и статического электричества
