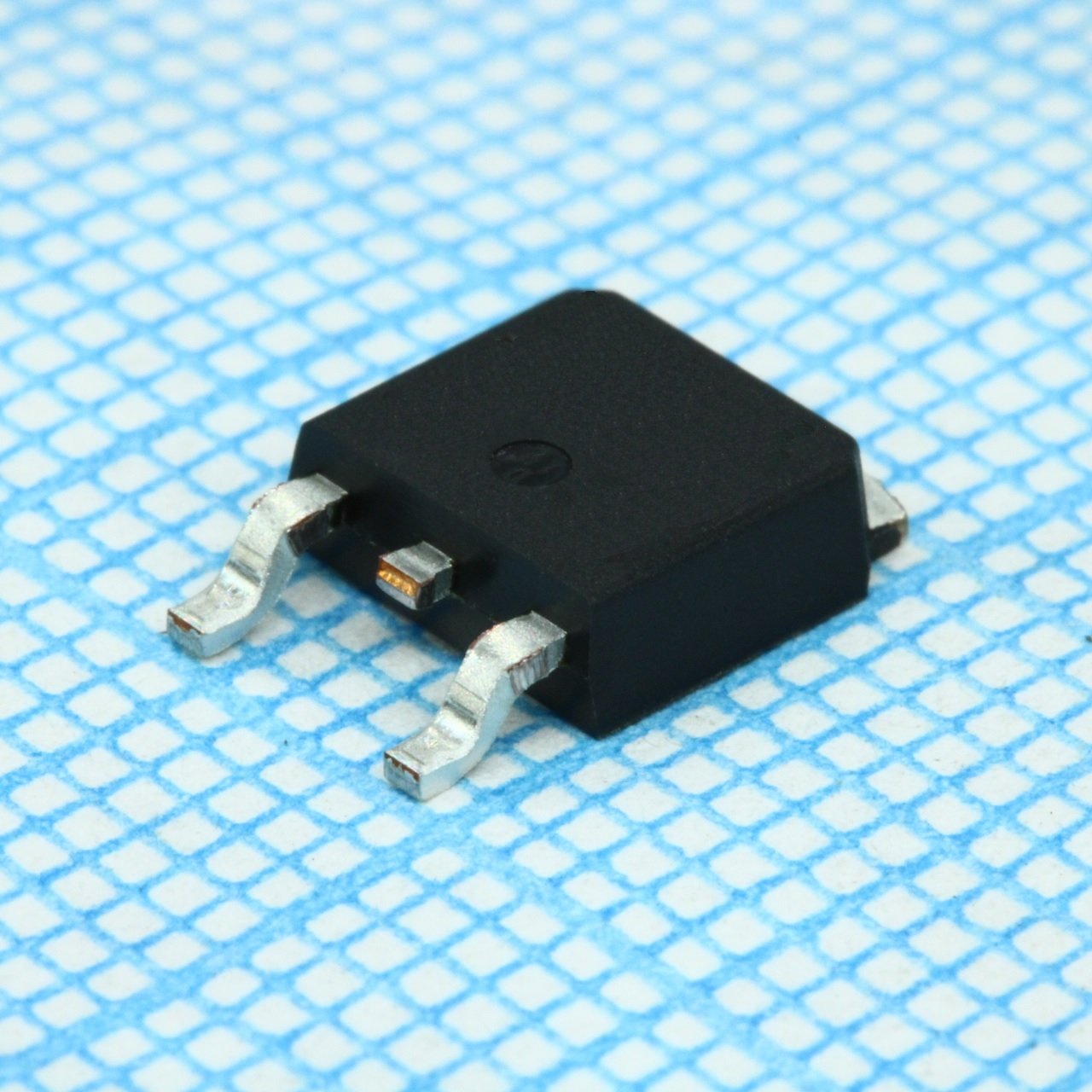

Диод Vishay VS-8EWF12S-M3 — быстрый выпрямительный диод Шоттки с мягким восстановлением (soft recovery) в корпусе DPAK/TO-252, рассчитанный на напряжение 1200 В и ток 8 А. Компонент предназначен для выпрямления в высоковольтных импульсных преобразователях, где требуется минимизировать потери при обратном восстановлении и обеспечить низкое прямое падение напряжения. Применение серии Soft Recovery позволяет избежать пиков тока при переходе диода в обратном направлении, что снижает электромагнитные помехи и допускает работу без дополнительных демпфирующих цепей.
Прямое напряжение 1,3 В при 8 А (типово 1 В) существенно ниже, чем у обычных быстрых диодов, что уменьшает рассеиваемую мощность при переводе тока. Время восстановления 270 нс при условиях 25 А/мкс регулирует переходные процессы и позволяет работать на частотах до сотен килогерц без избыточного перегрева. Импульсный ток перегрузки 150 А в течение 10 мс показывает запас прочности при кратковременных перегрузках питания.
Обратное напряжение максимально 1200 В, пиковое неповторяющееся обратное напряжение 1300 В. Тепловое сопротивление переход-среда 50°C/W в контакте с печатной платой требует учёта при расчёте рассеивания мощности. Диапазон рабочих температур −40°C до +150°C позволяет применение в промышленной аппаратуре и устройствах с естественной вентиляцией.
Основные характеристики
Обратное напряжение 1200 В, ток 8 А, прямое напряжение 1,3 В, время восстановления 270 нс, мягкое восстановление, диапазон температур −40°C до +150°C.
Где применяется
- Высоковольтные выпрямители: вторичные обмотки трансформаторов в импульсных блоках питания
- Обратная диагональ: диоды обратного тока в двухполярных преобразователях
- Демпфирующие цепи: диоды защиты в индуктивных нагрузках от скачков напряжения
- Высокочастотные преобразователи: выпрямители в резонансных инверторах и ШИМ-схемах
