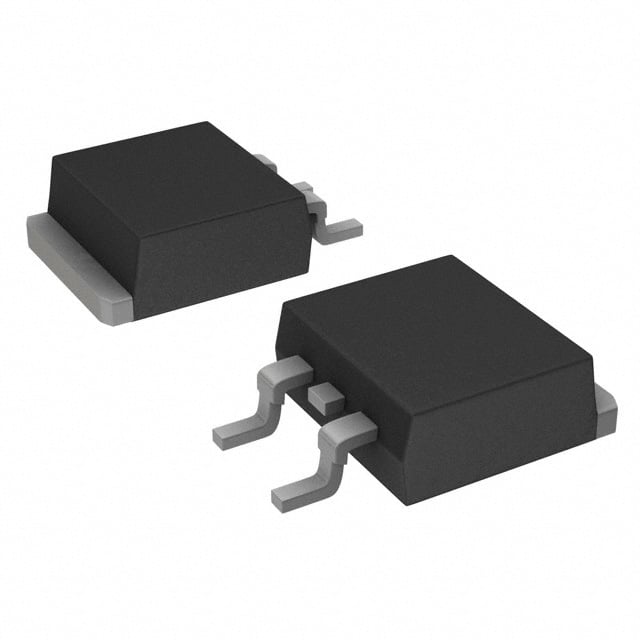

Диод, Vishay, VS-16CTQ100S-M3 — сдвоенный диод Шоттки с общим катодом на номинальное обратное напряжение 100 В. Каждая из двух независимых секций рассчитана на средний прямой ток 8 А, суммарный средний ток через корпус — 16 А. Компонент выполнен в корпусе D2PAK (TO-263AB) для поверхностного монтажа с металлическим фланцем, предназначенным для крепления к теплоотводу.
Прямое падение напряжения на каждой секции составляет 0,72 В при токе 8 А и температуре 25°C, при нагреве до 125°C оно снижается до 0,58 В; при токе 16 А значения составляют 0,88 В и 0,69 В соответственно. Пороговое напряжение — 0,415 В, сопротивление в открытом состоянии — 11,07 мОм. Такое сочетание параметров снижает потери проводимости по сравнению с обычными выпрямительными диодами и уменьшает тепловыделение в силовых цепях.
Диод выдерживает лавинную энергию 7,5 мДж на секцию в неповторяющемся режиме и повторяющийся лавинный ток до 0,5 А, что даёт запас при коммутационных выбросах напряжения. Ударный прямой ток допускается до 275 А при импульсе 10 мс и до 850 А при импульсе 5 мкс. Скорость нарастания напряжения ограничена значением 10000 В/мкс, ёмкость перехода на секцию — 500 пФ.
Рабочий диапазон температур — от -55°C до +175°C, в этом же диапазоне указана температура хранения. Тепловое сопротивление переход-корпус на секцию — 3,25°C/Вт, для всего корпуса — 1,63°C/Вт, тепловое сопротивление корпус-теплоотвод — 0,50°C/Вт, что требует применения радиатора при токовых нагрузках, близких к предельным. Момент затяжки крепёжного винта — от 6 до 12 кгс·см, максимальная температура при пайке оплавлением — 245°C, уровень влагочувствительности — MSL 1, масса компонента — 2 г.
Основные характеристики
- Максимальное обратное напряжение: 100 В
- Средний прямой ток: 8 А на секцию, 16 А суммарно
- Конфигурация: 2 диода с общим катодом
- Корпус: D2PAK (TO-263AB), SMD
- Прямое падение напряжения (8 А, 25°C): 0,72 В
- Пороговое напряжение: 0,415 В
- Лавинная энергия на секцию: 7,5 мДж
- Ударный ток (10 мс / 5 мкс): 275 А / 850 А
- Тепловое сопротивление переход-корпус на секцию: 3,25°C/Вт
- Рабочий диапазон температур: от -55°C до +175°C
- Уровень влагочувствительности: MSL 1
- Масса: 2 г
