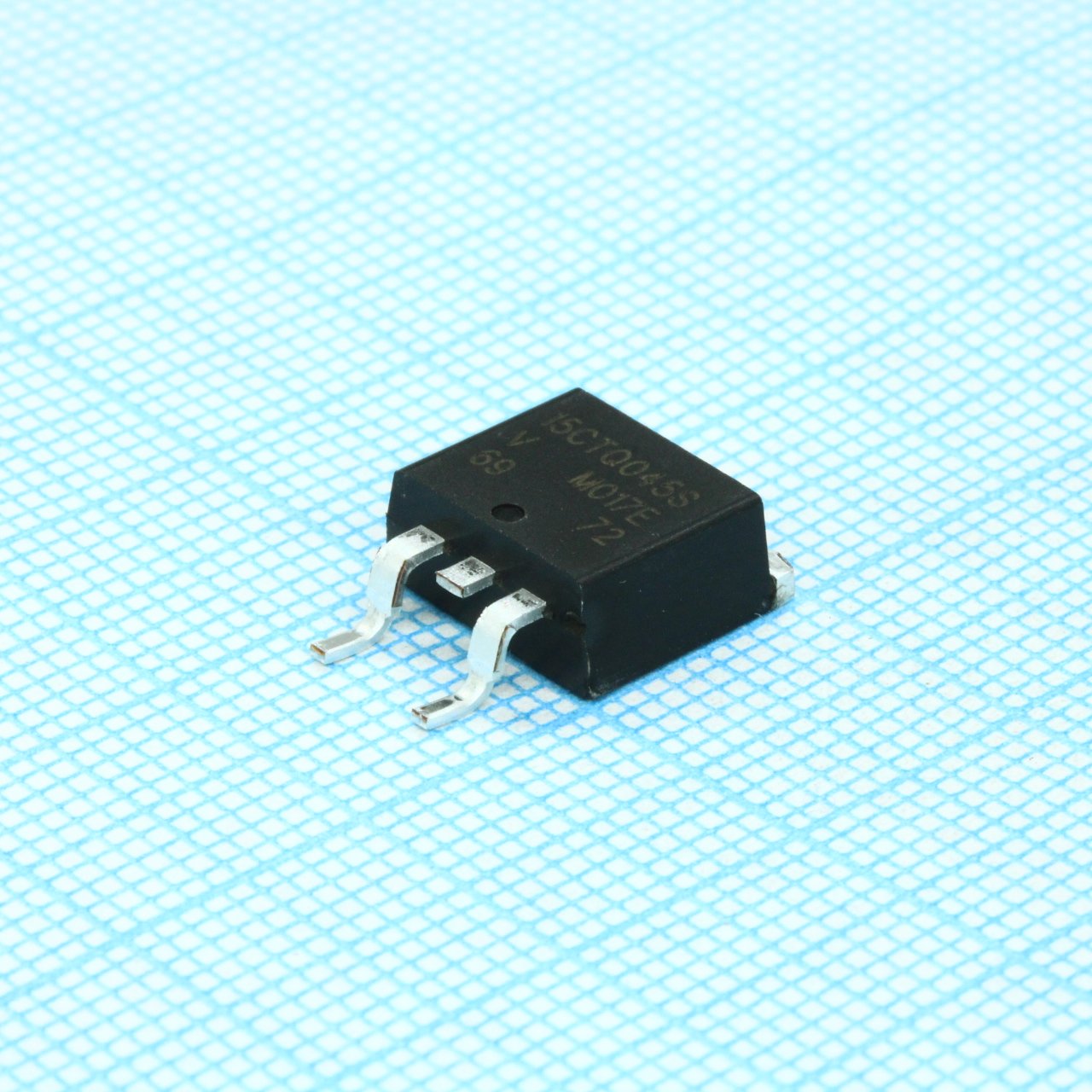

Диод Vishay VS-15CTQ045S — сборка из двух диодов Шоттки одного кристалла, выполненная в корпусе D2Pak (TO-263) для поверхностного монтажа. Блокирующее напряжение 45 В позволяет работать в стандартных источниках питания 48 В и ниже. Два диода, имеющие общий катод, обычно используются в синхронных выпрямительных цепях, где они работают параллельно для увеличения пропускной способности по току. Средний прямой ток на приборе 15 А при типовом прямом напряжении 0,70 В при 25 °С означает приемлемые потери энергии для мощных источников питания.
Дополнительная информация о сборке: каждый элемент может коммутировать ток до 7,5 А среднего выпрямленного тока, что при двух элементах дает 15 А. Неповторяющийся импульсный ток (одиночный скачок) достигает 810 А при длительности 5 мкс, что требуется при запуске или коротком замыкании. Быстрое восстановление (менее 1 нс для диодов Шоттки) минимизирует помехи и потери при переключении. Скорость изменения напряжения (dV/dt) не превышает 10000 В/мкс, что обеспечивает стабильность при крутых фронтах коммутации.
Типовое тепловое сопротивление переход−корпус 3,5 °C/Вт на плечо означает, что при мощности, рассеиваемой одним диодом, нужен умеренный теплоотвод. Максимальная температура перехода 150 °С позволяет работать в промышленных условиях. Диапазон рабочих температур −55…+150 °С охватывает гражданские и расширенные диапазоны. Мелкие размеры D2Pak (обычно около 2 г) экономят место и позволяют разместить несколько таких модулей на плате.
Основные характеристики
Сборка двух диодов Шоттки, 45 В/15 А, 0,70 В прямое напряжение при 15 А/25 °С, корпус D2Pak (TO-263, SMD). Быстрое восстановление, dV/dt до 10000 В/мкс, температура −55…+150 °С.
Где применяется
- Синхронные источники питания: выпрямители в высокоэффективных DC/DC преобразователях 48 В
- Резервное питание и системы ИБП: выпрямление в зарядных цепях аккумуляторов
- Распределители питания: защита от обратного тока, коммутирование нескольких источников
- Промышленные источники питания: выпрямление в вспомогательных цепях, защита в аварийных режимах
При использовании сборки убедитесь, что оба диода открываются и закрываются одновременно, иначе может возникнуть неравномерное распределение тока. Разместите сборку максимально близко к источнику питания, чтобы уменьшить индуктивность цепи и минимизировать выбросы. Специалисты компании помогут спроектировать цепь и рассчитают теплоотвод. Напишите на micro@tkasiatorg.ru.
