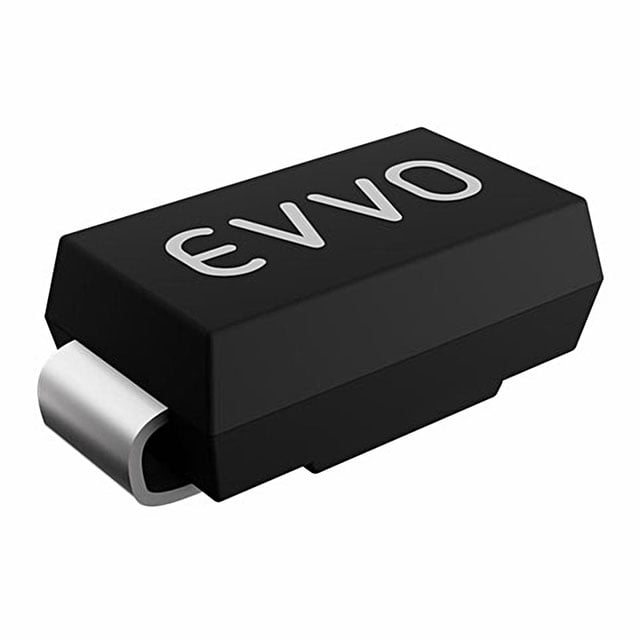

Диод Vishay US1M-E3/61T — это высоковольтный быстровосстанавливающийся выпрямительный диод, рассчитанный на максимальное обратное напряжение 1000 В и средний выпрямленный ток 1 А в корпусе SMA (DO-214AC) для поверхностного монтажа. Диод предназначен для импульсных источников питания, инверторов и коммутирующих цепей, где требуется надежное выпрямление при высоких напряжениях. Время обратного восстановления составляет 75 нс, что обеспечивает быстрое отключение при переходных процессах и снижает потери энергии.
Прямое падение напряжения при 1 А составляет 1.7 В, что типично для кремниевых выпрямительных диодов. При 25 °С обратный ток не превышает 10 микроампер, при 100 °С может вырасти до 50 микроампер. Среднеквадратичное обратное напряжение составляет 700 В, то есть диод может работать в схемах с переменным напряжением до 700 В RMS без пробоя. Максимальное импульсное прямое напряжение (неповторяющееся за одну секунду) может достичь 2 А в течение микросекунд, максимальное импульсное прямое напряжение за микросекунду — 30 А.
Емкость перехода диода составляет 10–15 пФ в зависимости от приложенного напряжения. Диапазон рабочих температур от −55 до +150 °С. Типовое тепловое сопротивление переход-среда 30 °С/Вт, что означает, что при мощности 1 Вт диод нагреется примерно на 30 °С выше температуры окружающей среды. Максимальная температура перехода 150 °С. Качество AEC-Q101 доступно опционально в вариантах HE3/HM3. Маркировка корпуса «UM».
Основные характеристики
Диод US1M имеет максимальное обратное напряжение 1000 В, средний выпрямленный ток 1 А, прямое падение напряжения 1.7 В, быстрое восстановление 75 нс и емкость перехода 10–15 пФ, что обеспечивает эффективное выпрямление при высоких напряжениях.
Где применяется
- Импульсные блоки питания: выпрямляет высоковольтное напряжение в сетевых преобразователях благодаря пробивному напряжению 1000 В
- Инверторы: обеспечивает замену коммутирующих диодов при преобразовании постоянного напряжения в переменное
- Системы бесперебойного питания: работает в цепях высокого напряжения с требованиями к быстрому восстановлению
- Высоковольтные источники питания для промышленного оборудования: надежно выпрямляет напряжения 400–700 В
