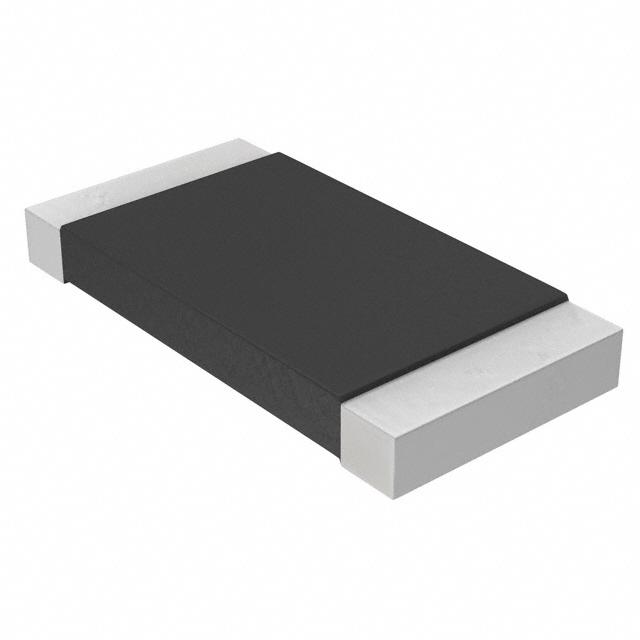

Резистор Vishay WSL2010R0100FEA18 — шунтовой резистор на основе металлической полоски для измерения и контроля электрических токов. Номинальное сопротивление 0,01 Ом с точностью 1 % обеспечивает линейность характеристики. Рассчитан на номинальный ток 10 А при рассеиваемой мощности 1 Вт на температуре 70 °C. Корпус 2010 позволяет размещать резистор прямо в цепи измеряемого тока с минимальными габаритами.
Материал — никель-хромовый или марганцево-медный сплав с медными выводами обеспечивает низкую термо-ЭДС ниже 3 микровольт на градус, что критично при точном измерении малых токов. Максимальное прямое напряжение 0,1 В ограничивает мощность и тепловыделение на шунте. Индуктивность 0,5–5 нГн, достаточно низкая для работы на частотах до мегагерца. Поверхностный монтаж, конструкция сварная с кремнийорганическим покрытием и печатной маркировкой.
Основные характеристики
Сопротивление 0,01 Ом, допуск ±1 %. Номинальная мощность 1 Вт при 70 °C, номинальный ток 10 А. Температурный коэффициент ±75 ppm/°C, рабочий диапазон −65…+170 °C. Индуктивность 0,5–5 нГн. Корпус SMD 2010.
Где применяется
- Контроль зарядного тока: точное измерение токов в зарядных устройствах и источниках питания
- Защита от перегрузки: ограничение тока нагрузки через компаратор или усилитель
- Диагностика цепей постоянного тока: мониторинг токопотребления в промышленной автоматике
- Высокоточные измерительные приборы: эталонные резисторы в амперметрах и приёмниках дифференциального сигнала
