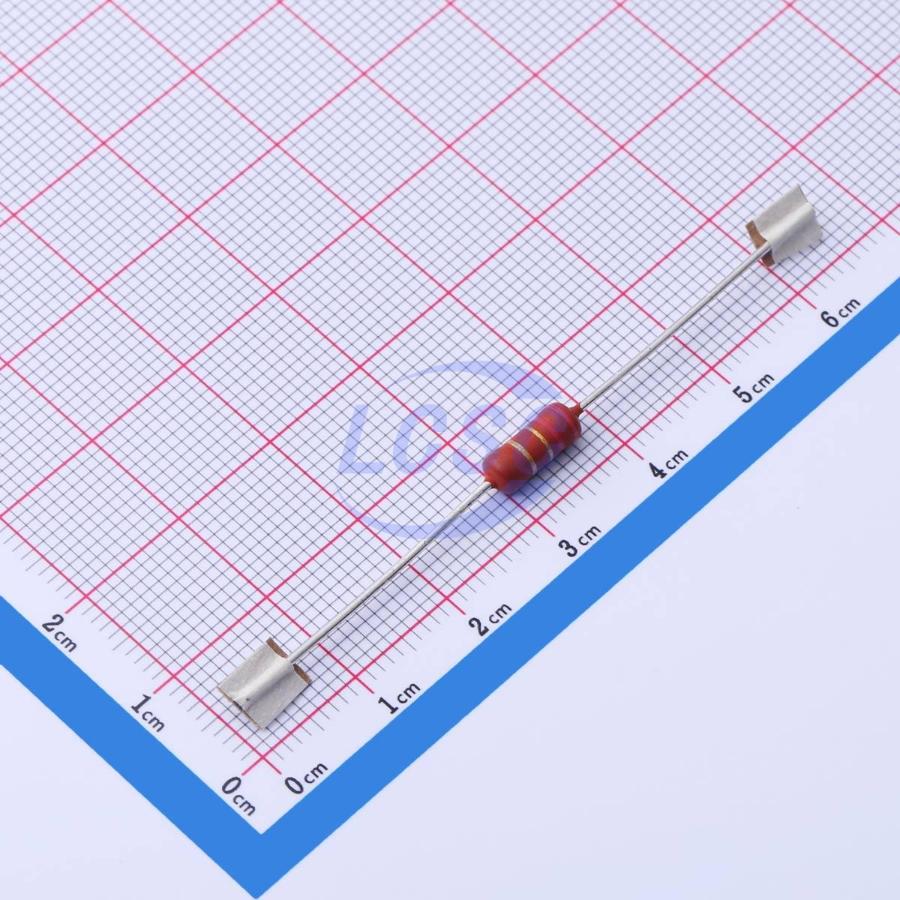

Резистор Vishay PR02000202208JR500 — металлопленочный резистор сопротивлением 2.2 Ом, рассчитанный на мощность 2 Вт. Выполнен в аксиальном корпусе типоразмера 0411 с медными выводами для выводного монтажа. Допуск по сопротивлению 5%, что обеспечивает приемлемую точность для большинства применений.
Температурный коэффициент ±250 ppm/°C указывает на относительно стабильное сопротивление при изменении температуры. Рабочий диапазон составляет от минус 55 до плюс 155 °C. Максимальное применяемое напряжение 500 В. Тепловое сопротивление 75 K/W означает, что при рассеивании 2 Вт корпус нагревается примерно на 150 °C выше температуры окружающей среды.
Металлопленочная конструкция обеспечивает низкий уровень шумов и хорошую стабильность характеристик. Резистор подходит для цепей нагрузки, ограничения тока, шунтирования в промышленной и автомобильной электронике, где требуется надёжность и точность.
Основные характеристики
Сопротивление 2.2 Ом с допуском ±5%, мощность 2 Вт, напряжение 500 В, температурный коэффициент ±250 ppm/°C. Аксиальный корпус 0411, выводной монтаж, рабочий диапазон от минус 55 до плюс 155 °C.
Где применяется
- Ограничение тока: защита цепей от перегрузки по току
- Шунтирование: измерение тока в силовых цепях
- Нагрузка: завершение сигнальных линий и цепей управления
- Автомобильная электроника: устройства с расширенным диапазоном рабочих температур
