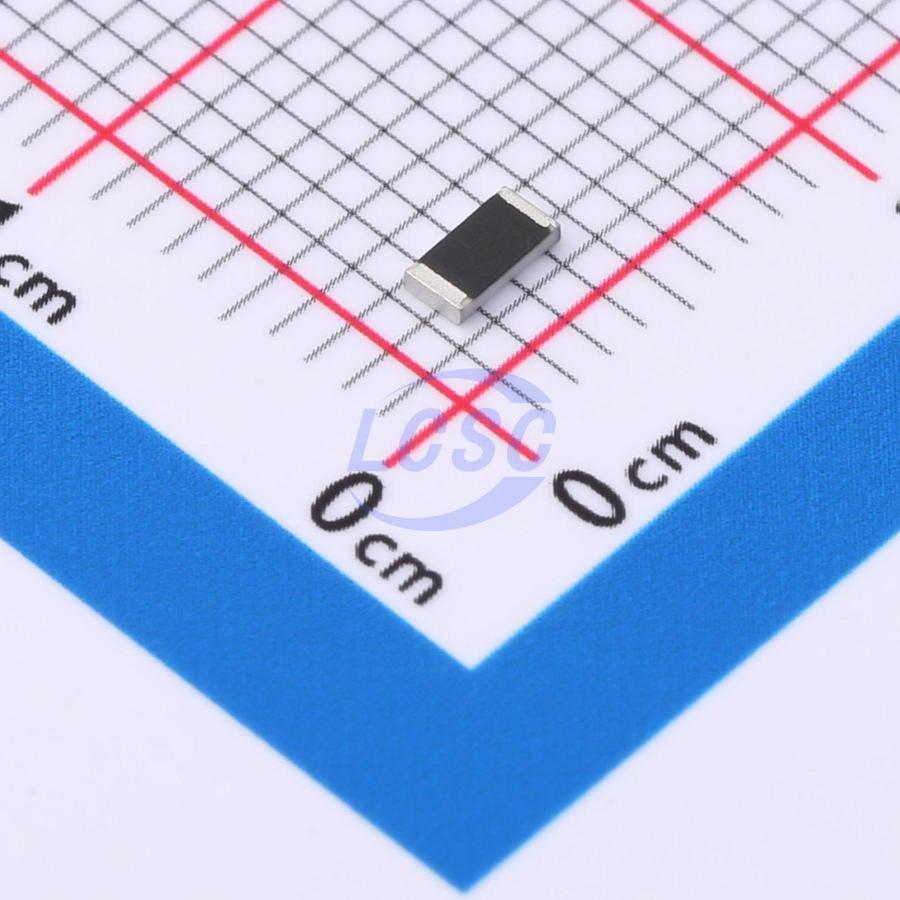

Резистор Vishay CRCW12065K10FKEA — это толстопленочный чип-резистор в корпусе 1206, предназначенный для использования в автомобильной электронике. Номинальное сопротивление 5,1 кОм имеет точность ±1%, что обеспечивает лучшую стабильность параметров по сравнению со стандартной серией. Номинальная мощность рассеивания составляет 0,25 Вт при температуре 70°C, максимальное рабочее напряжение 200 В с максимальным импульсным напряжением перегрузки 200 В. Выводы выполнены из чистого олова с применением процесса пайки, соответствующего требованиям e3-завёртки для автоматизированной сборки.
Диапазон рабочих температур от −55°C до +155°C позволяет применять резистор в устройствах, подверженных значительным колебаниям температуры. Температурный коэффициент ±100 ppm/K характеризует высокую стабильность сопротивления при изменении температуры: при колебании на 10°C отклонение составляет не более 0,1% от номинального значения. Сопротивление изоляции превышает 10 ГОм, диэлектрическая прочность 300 В. Позиция соответствует стандарту AEC-Q200 автомобильной электроники и имеет подтверждённую надёжность при циклических испытаниях.
Чип-резистор выпускается на ленте в стандартной катушке диаметром 180 мм (7 дюймов). Механические испытания включают влажное тепло в установившемся режиме (±1% отклонение), стабильность при 70°C в течение 1000 часов (±1%) и 8000 часов (±2%), испытание на термоудар и операцию при низких температурах. Размер компонента 3,05×1,55×0,55 мм обеспечивает высокую плотность монтажа на печатной плате.
Основные характеристики
Толстопленочный резистор 5,1 кОм ±1%, мощностью 0,25 Вт, напряжением до 200 В, рассчитан на работу при −55…+155°C с температурным коэффициентом ±100 ppm/K и соответствует стандарту AEC-Q200.
Где применяется
- Автомобильная электроника: модули управления двигателем, системы зажигания, датчики и исполнительные механизмы
- Цепи питания: ограничение токов, задание опорных напряжений в регуляторах
- Сигнальные цепи: согласование уровней, защита входов микроконтроллеров
- Фильтры и развязка: частотная селекция и подавление помех в аналоговых каналах
