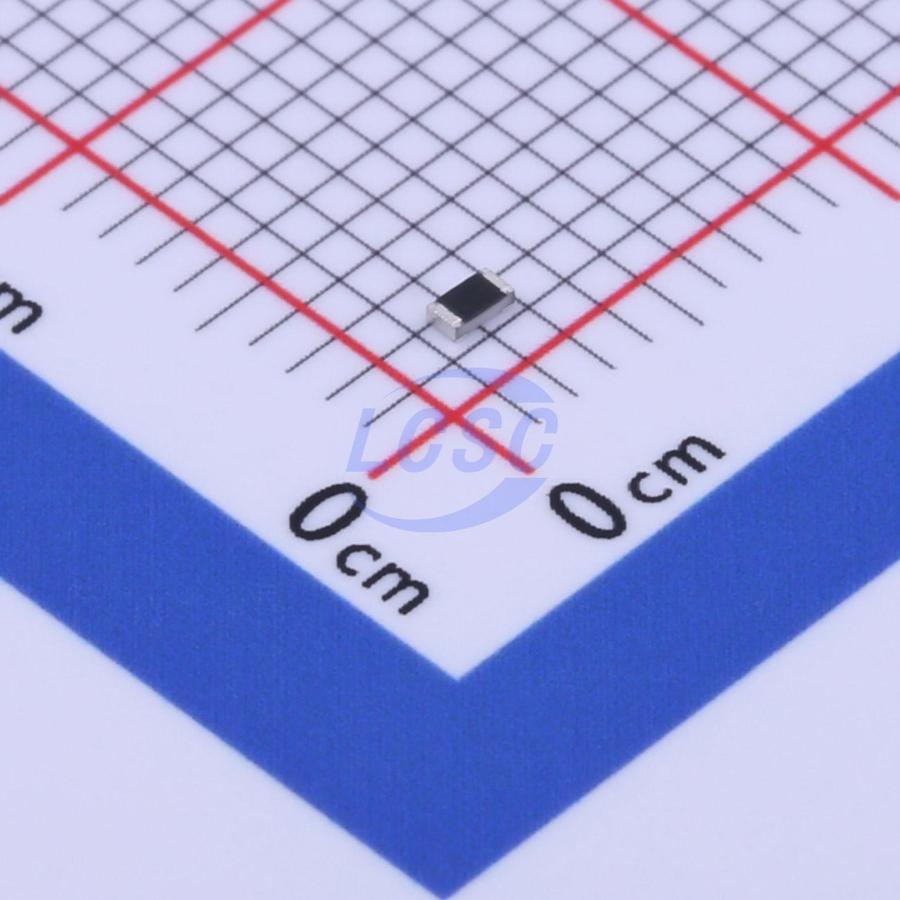

Резистор Vishay CRCW060310K0FKEA — толстоплёночный чип-резистор с номиналом 10 кОм в корпусе 0603, предназначенный для поверхностного монтажа. Резистивный слой нанесён на керамическую подложку и защищён покрытием, а металлизированные торцы образуют выводы под пайку. Обозначение CRCW060310K0FKEA принадлежит серии D11/CRCW0603 производства Vishay.
Допуск сопротивления — 1%, температурный коэффициент — ±100 ppm/K, что удерживает номинал 10 кОм в узком диапазоне отклонений при изменении температуры платы. Номинальная рассеиваемая мощность — 0,1 Вт при номинальном напряжении 75 В, сопротивление изоляции превышает 10^9 Ом, а напряжение изоляции — более 100 В. Интенсивность отказов производитель оценивает на уровне менее 0,1×10⁻⁹ 1/ч.
Корпус выполнен в типоразмере 0603 с габаритами 1,55×0,85×0,45 мм и массой 2 мг. Выводы — контакты из чистого олова на никелевом барьерном слое, что обеспечивает паяемость и стойкость к миграции олова со временем. Резистор сохраняет стабильность параметров: отклонение сопротивления ΔR/R не превышает 1% после 1000 часов наработки при 70°C. Рабочий температурный диапазон — от -55°C до +155°C.
Основные характеристики
- Сопротивление: 10 кОм
- Допуск: ±1%
- Номинальная мощность: 0,1 Вт
- Номинальное напряжение: 75 В
- Напряжение изоляции: >100 В
- Сопротивление изоляции: >10^9 Ом
- Температурный коэффициент: ±100 ppm/K
- Интенсивность отказов: <0,1×10⁻⁹ 1/ч
- Стабильность: ΔR/R = 1% за 1000 ч при 70°C
- Корпус: 0603 (1,55×0,85×0,45 мм)
- Масса: 2 мг
- Рабочий диапазон температур: -55...+155°C
- Монтаж: SMD
Где применяется
- Автомобильная электроника: расширенный диапазон температур и низкая интенсивность отказов подходят для бортовых блоков управления.
- Промышленная автоматика: стабильность сопротивления при длительной наработке важна для измерительных и силовых цепей.
- Плотные цифровые платы: корпус 0603 и масса 2 мг позволяют устанавливать резистор на компактных модулях.
- Автоматизированный монтаж: луженые никелированные выводы рассчитаны на пайку оплавлением в SMD-линии.
