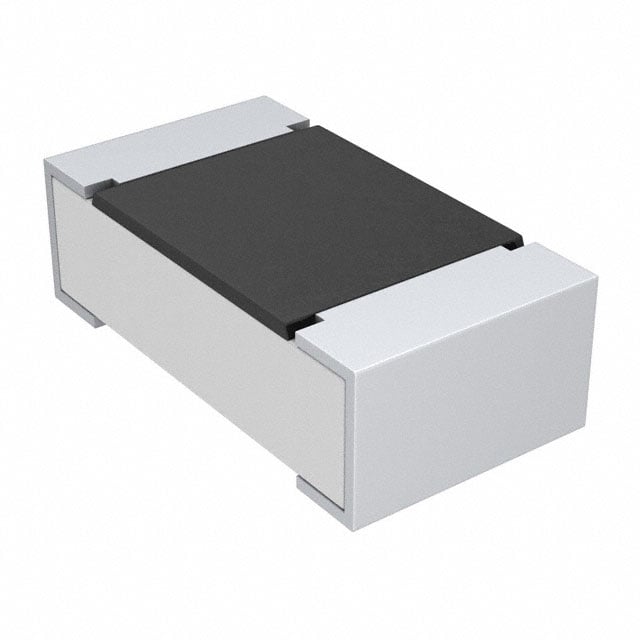

Резистор Vishay CRCW0603100KJNEA — толстопленочный чип-резистор с сопротивлением 100 кОм в миниатюрном корпусе 0603 (размер 1.55 × 0.85 мм), предназначенный для поверхностного монтажа на печатные платы современной электроники. Компонент квалифицирован по стандарту AEC-Q200, что подтверждает его надёжность в автомобильной и промышленной электронике. Допуск сопротивления составляет ±5 %, что обеспечивает приемлемую точность в большинстве приложений, где не требуется высокая точность делителей напряжения или задающих цепей.
Компонент разработан для рабочего диапазона температур от −55 до +155 °C. Температурный коэффициент сопротивления (ТКС) составляет ±200 ppm/K, что означает, что при изменении температуры на 1 °C сопротивление изменяется не более чем на 0.02 %. Номинальная мощность рассеивания 0.1 Вт определяется при температуре окружающей среды 70 °C; при более высоких температурах мощность должна быть снижена линейно. Стабильность сопротивления в условиях стресса (1000 часов при 70 °C) составляет ±1 %, что гарантирует длительный срок службы без заметного дрейфа параметров.
Напряжение пробоя изоляции превышает 100 В, сопротивление изоляции больше 10 в степени 9 Ом. Крайнее максимальное напряжение, которое можно кратковременно прикладывать к резистору, составляет 75 В. Выводы резистора изготовлены из чистого олова (pure tin), что обеспечивает хорошую паяемость и совместимость с процессами припоя без свинца. Компонент поставляется на катушках диаметром 180 мм (7 дюймов) в бумажной ленте согласно стандарту IEC 60286-3.
Основные характеристики
Чип-резистор, сопротивление 100 кОм, допуск ±5 %, мощность 0.1 Вт при 70 °C, ТКС ±200 ppm/K, рабочий диапазон −55...+155 °C, стабильность ±1 % за 1000 ч при 70 °C.
Где применяется
- Делители напряжения: в цепях для контроля уровня сигналов и обеспечения требуемых опорных напряжений
- Узлы смещения: в усилителях и операционных схемах для установки рабочей точки
- Фильтры и RC-цепи: в аналоговых и цифровых схемах для формирования импульсов и подавления помех
- Автомобильная электроника: благодаря квалификации AEC-Q200 для использования в датчиках, контроллерах и силовых модулях
Специалисты компании подберут резистор с нужным номиналом и допуском для вашего применения, предложат аналоги и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
