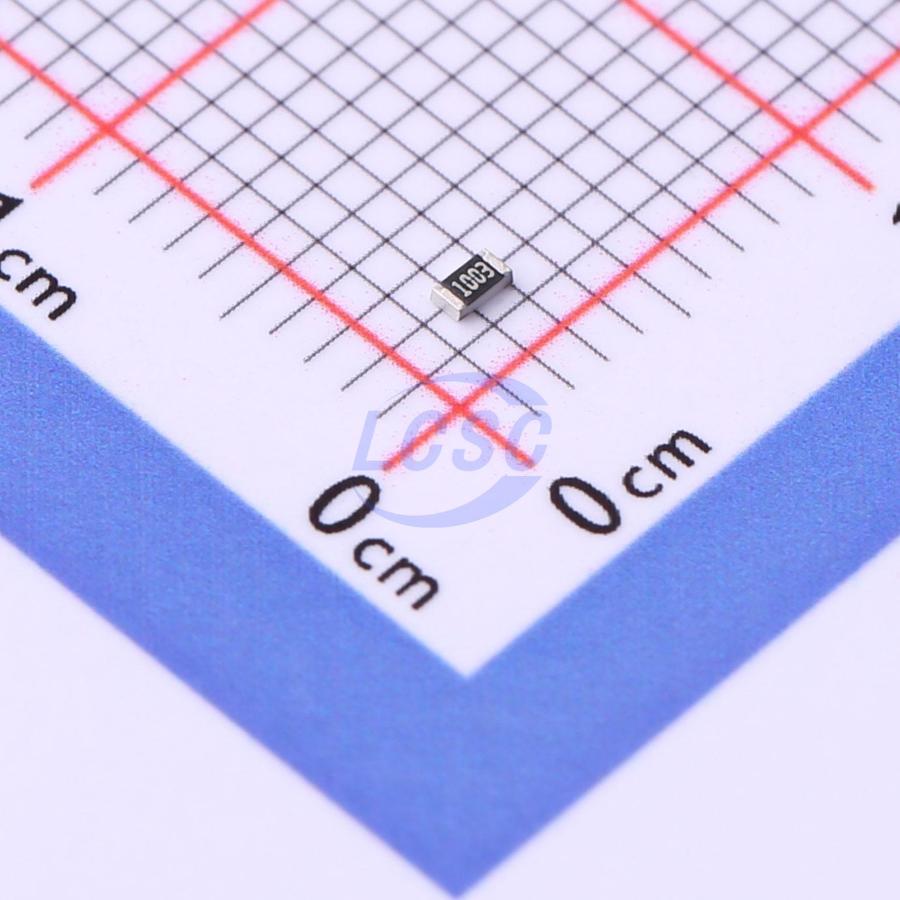

Резистор Vishay CRCW0603100KFKEA — это толстопленочный чип-резистор типоразмера 0603 сопротивлением 100 кОм с допуском ±1%. Компонент рассчитан на номинальную мощность 0,1 Вт при температуре 70 °C и работает в диапазоне от −55 до +155 °C, что делает его пригодным как для промышленных, так и для автомобильных применений.
Резистор выполнен на основе металлического глазурированного слоя на керамической подложке высокого качества. Пиковое напряжение ограничено 75 В переменного или постоянного тока. Сопротивление изоляции превышает 10⁹ Ом, что обеспечивает надёжность в схемах с требованиями к гальванической развязке.
Стабильность параметров гарантирована на уровне ΔR/R = 1 % при 1000 часов работы при 70 °C. Интенсивность отказов не превышает 0,1 × 10⁻⁹ ч⁻¹. Компонент имеет квалификацию AEC-Q200, что соответствует требованиям автомобильной промышленности.
Выводы выполнены из чистого олова на основе никелевого промежуточного слоя, что обеспечивает надёжную пайку. Размеры корпуса: длина 1,55 мм (допуск +0,10/−0,05), ширина 0,85 мм (±0,1), высота 0,45 мм (±0,05).
Основные характеристики
Толстопленочный чип-резистор с высокой точностью ±1 %, рассчитан на 0,1 Вт, работает от −55 до +155 °C. Имеет низкую интенсивность отказов и квалификацию AEC-Q200 для автомобильных приложений.
Где применяется
- Промышленная автоматика: управляющие схемы, датчики, преобразователи
- Автомобильная электроника: системы зажигания, управления двигателем, климат-контроля
- Портативная электроника: делители напряжения, цепи смещения усилителей
- Телекоммуникационное оборудование: фильтры, согласующие цепи
