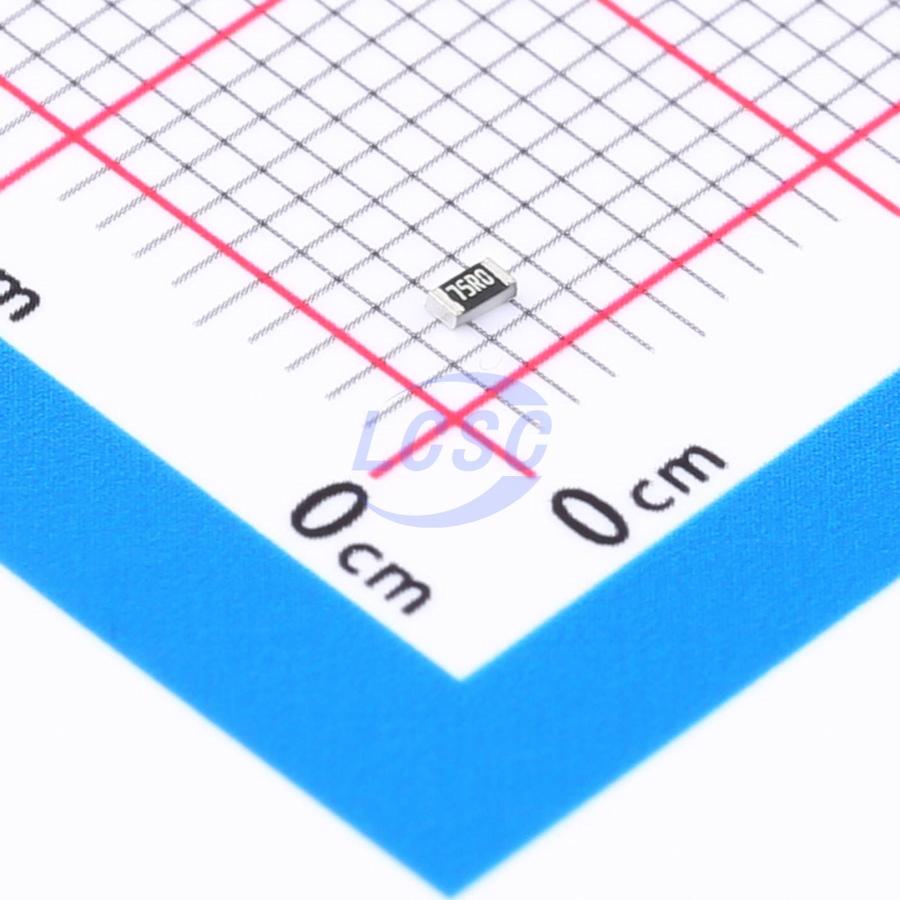

Резистор Vishay CRCW060375R0FKEA — толстопленочный чип-резистор номиналом 75 Ом с допуском ±1% и номинальной мощностью 0,1 Вт, выполненный в корпусе 0603. Резистор соответствует стандарту AEC-Q200, что подтверждает его пригодность для автомобильных и промышленных приложений. Компонент обеспечивает стабильное сопротивление в широком диапазоне условий эксплуатации.
Низкое омическое сопротивление резистора (75 Ом) требует особой точности при монтаже для избежания влияния сопротивления выводов печатной платы. Максимальное рабочее напряжение составляет 75 В. Выводы изготовлены из чистого олова на никелевом барьерном слое, что обеспечивает надёжность пайки и предотвращает окисление. Температурный коэффициент ±100 ppm/K гарантирует минимальный дрейф сопротивления при нагреве.
Компонент работает в диапазоне температур от −55 до +155 °C. Стабильность параметров подтверждена испытаниями: не более 1 % изменения сопротивления за 1000 часов нагрева при 70 °C. Интенсивность отказов составляет менее 0,1 × 10⁻⁹ ч⁻¹, что свидетельствует о высокой надёжности компонента в длительной эксплуатации.
Основные характеристики
Сопротивление 75 Ом ±1%, мощность 0,1 Вт, рабочее напряжение 75 В, диапазон температур −55…+155 °C, квалификация AEC-Q200.
Где применяется
- Согласующие цепи в высокочастотных трактах: приведение волнового сопротивления на линиях передачи к стандартному 75 Ом.
- Подавление отражений в кабелях и антеннах: демпфирование помех на концах передающих линий.
- Автомобильные системы связи и диагностики: развязка цепей CAN-bus, LIN-bus и других интерфейсов.
- Промышленные приборы в расширенном температурном диапазоне: использование компонента в устройствах, работающих на открытом воздухе и в климатических камерах.
Специалисты компании рассчитают требуемое количество резисторов, подберут аналоги и согласуют сроки доставки по вашим техническим требованиям. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
