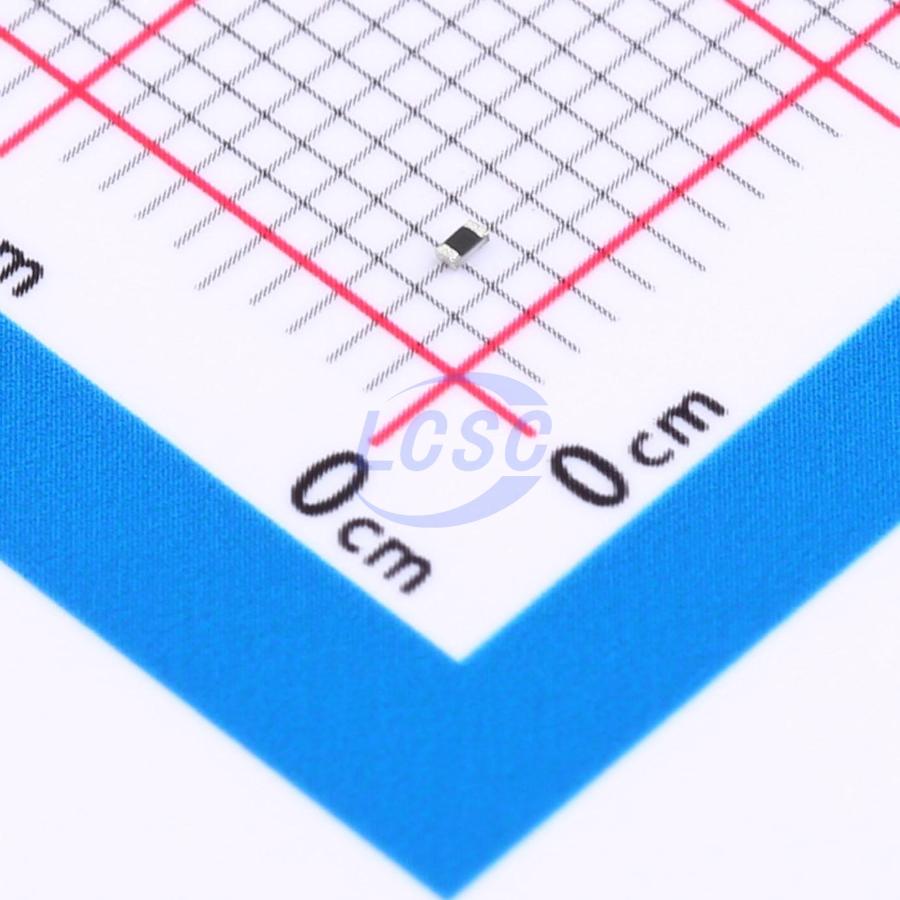

Резистор Vishay CRCW04024K70FKED — толстопленочный чип-резистор в типоразмере 0402 для поверхностного монтажа. Сопротивление 4,7 кОм, допуск ±1%, номинальная мощность 0,0625 Вт. Благодаря компактным размерам (1,0 × 0,5 × 0,35 мм) применяется в схемах с ограниченной площадью платы. Работает в диапазоне температур от −55 до +155 °C. Имеет сертификацию AEC-Q200, что позволяет использовать компонент в автомобильной электронике. Стабильность параметров составляет ΔR/R = 1 % при 1000 ч работы при 70 °C.
Максимальное рабочее напряжение 50 В. Температурный коэффициент сопротивления ±100 ppm/K обеспечивает предсказуемое изменение номинала при колебаниях температуры. Сопротивление изоляции превышает 10⁹ Ω, что исключает утечки тока в нормальных условиях. Интенсивность отказов менее 0,1 × 10⁻⁹ /ч подтверждает надёжность компонента в долгосрочной эксплуатации.
Основные характеристики
Чип-резистор с номиналом 4,7 кОм, допуском 1 % и мощностью 62,5 мВт. Диапазон рабочих температур −55...+155 °C, максимальное напряжение 50 В, температурный коэффициент ±100 ppm/K.
Где применяется
- Портативная электроника: схемы питания смартфонов, планшетов, персональных электронных устройств с требованием минимизации габаритов
- Автомобильная электроника: сенсорные цепи, датчики, электронные модули управления благодаря квалификации AEC-Q200
- Компактные БПИ: импульсные источники питания микровольтажных устройств с жёсткими требованиями по размерам
- Высокочастотные схемы: согласующие сети и делители напряжения в устройствах до 1 ГГц с полосовыми фильтрами
