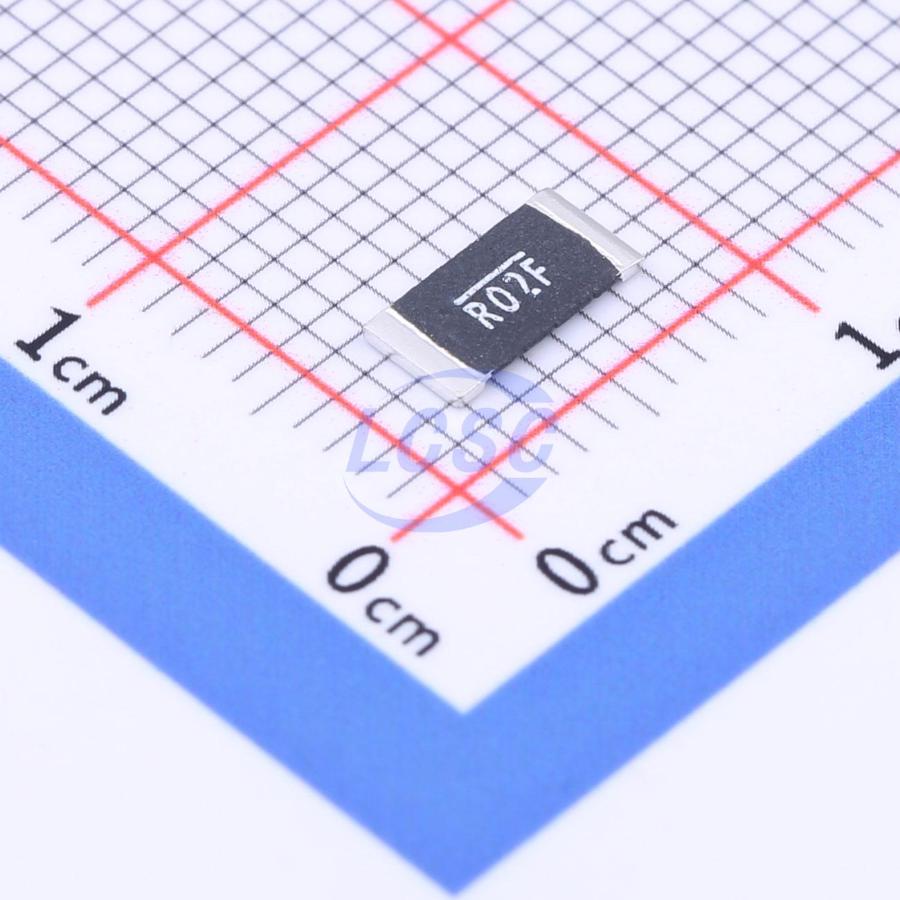

Резистор Vishay WSL2512R0200FEA — прецизионный токоизмерительный резистор из металлической полоски в корпусе 2512 для поверхностного монтажа. Номинальное сопротивление 0.02 Ом при допуске ±1 %. Компонент рассчитан на номинальную мощность 1 Вт при 70 °C и может пропускать номинальный ток 7.07 А. Максимальное напряжение переходит в режим снижения мощности при превышении номинального значения для сопротивлений выше 0.1 Ома.
Конструкция из металлической полоски (никель-хром или марганцево-медный сплав) обеспечивает очень низкий температурный коэффициент ±75 ppm/°C. Тепловой сигнал (термоЭДС) не превышает 3 мкВ/°C. Прибор работает в диапазоне −65…+170 °C и выдерживает высокосульфурные среды без деградации параметров. Индуктивность крайне мала (0.5–5 нГ), что критично для быстрых переходных процессов.
Компонент предназначен для точного измерения или контроля тока в силовых цепях. Благодаря малой индуктивности и низкому тепловому сигналу позиция пригодна для высокочастотных приложений. Материал контактов — медь с 100%-й оловянной (100 мкдюйм) и никелевой (20 мкдюйм) подложкой. Поставляется на ленте в удобном формате для автоматического монтажа.
Основные характеристики
Токоизмерительный резистор 2512, сопротивление 0.02 Ом ±1 %, мощность 1 Вт. ТКС ±75 ppm/°C, тепловой сигнал <3 мкВ/°C, рабочий диапазон −65…+170 °C.
Где применяется
- Мониторы тока: в источниках питания и усилителях для контроля нагрузки
- Защитные цепи: для срабатывания по избыточному току
- Высокочастотные цепи: благодаря минимальной индуктивности
- Приборы с расширенным диапазоном температур: в промышленном и авиационном оборудовании
Компания поможет выбрать компонент с требуемым сопротивлением, проведёт расчёт по токам и мощностям, подберёт упаковку. Направить запрос можно на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
