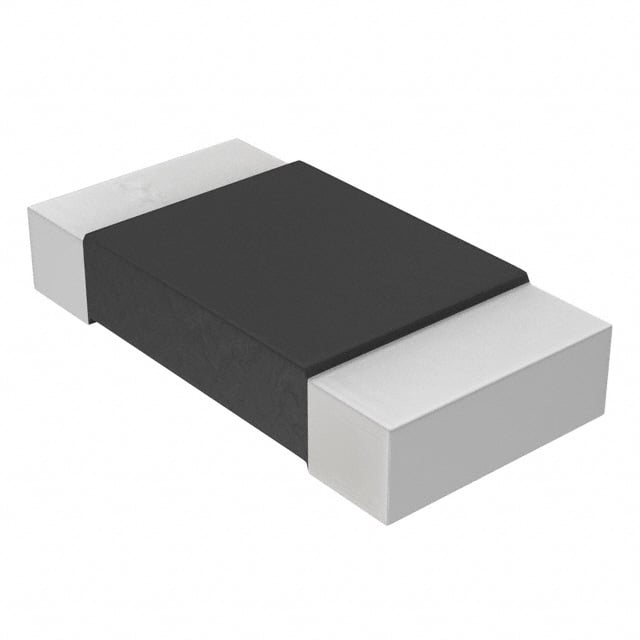

Резистор Vishay WSL1206R1000FEA — прецизионный шунт-резистор из металлической полосковой плёнки сопротивлением 0.1 Ω в корпусе 1206 (3.2 × 1.6 мм). Допуск ±1 % на сопротивление позволяет точно измерять ток в цепи: при известном сопротивлении напряжение на резисторе пропорционально протекающему току. Номинальная мощность 0.25 Вт определена при температуре 70°C, что даёт оценку допустимого рассеивания при типичных условиях работы.
Индуктивность от 0.5 до 5 нГ обеспечивает правильное поведение на высоких частотах коммутации, что критично для импульсных источников питания. Тепловая ЭДС менее 3 мкВ/°C минимизирует систематическую ошибку измерения при изменении температуры. Температурный коэффициент ±75 ppm/°C означает, что при скачке температуры на 100°C сопротивление изменится не более чем на 0.75 %, что приемлемо для большинства ограничивающих токов схем.
Резистор выполнен монолитной конструкцией с припоем на выводы, что обеспечивает надёжность при паяльном потоке до +260°C. Квалификация AEC-Q200 подтверждает пригодность для автомобильной электроники, где предъявляются повышенные требования к стабильности параметров.
Основные характеристики
Шунт-резистор, 0.1 Ω, ±1 %, 0.25 Вт, индуктивность 0.5–5 нГ, TCR ±75 ppm/°C, AEC-Q200, диапазон температур −65…+170°C.
Где применяется
- Измерение тока в источниках питания: преобразование тока в напряжение для контроля и защиты цепей
- Ограничение пикового тока: контролируемое ограничение максимального тока нагрузки в импульсных преобразователях
- Балансировка токов параллельных нагрузок: распределение тока поровну между несколькими компонентами
- Защита от перегрузки: срабатывание защитной схемы при превышении допустимого тока
Специалисты компании подберут шунт с учётом максимального измеряемого тока, требуемой точности измерения и допустимого рассеивания мощности на резисторе. При необходимости предложат резисторы с иными номиналами, допусками и диапазонами температур. Заявку направьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
