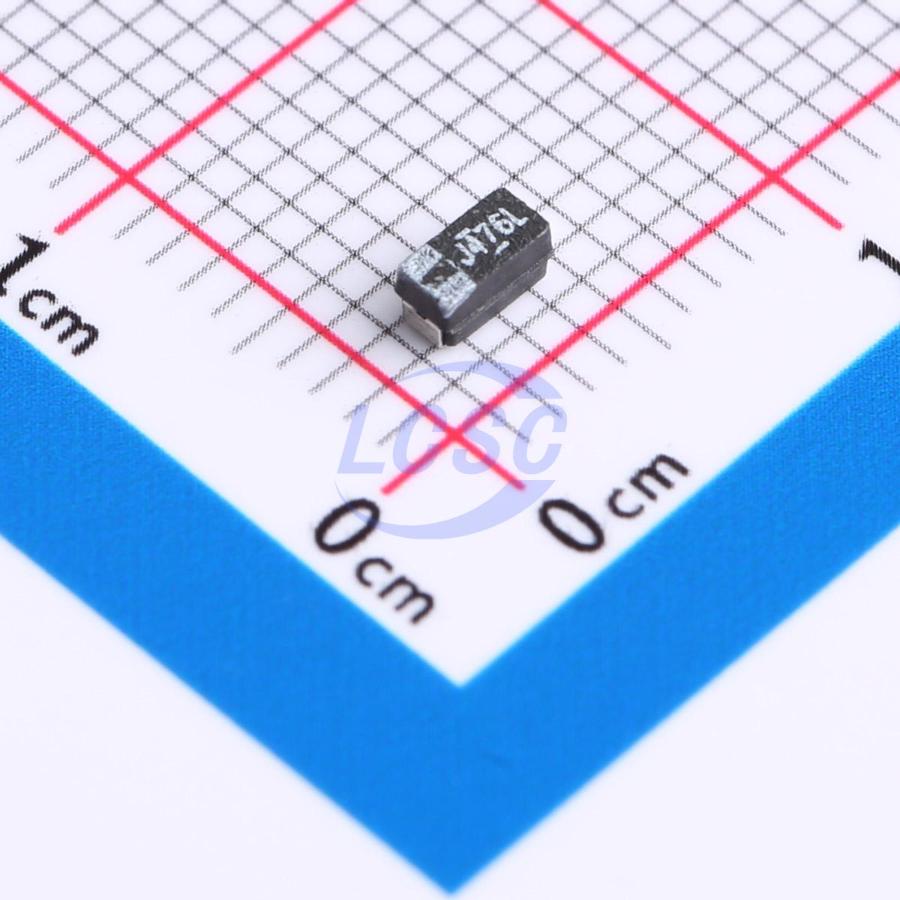

Танталовый конденсатор Vishay 293D476X96R3A2TE3 — чип-конденсатор из твёрдого тантала ёмкостью 47 мкФ на рабочее напряжение 6,3 В. Позиция выполнена в корпусе типоразмера A (3216-18) размерами 3,2 × 1,6 × 1,6 мм с допуском ±10% и низким сопротивлением 1,6 Ом. Конденсатор предназначен для поверхностного монтажа и упакован на катушке (бобине) с неповреждённой упаковкой, что обеспечивает сохранение влагостойкости первого уровня (MSL1).
Рабочее напряжение 6,3 В обеспечивает применение в низковольтных цепях питания портативных приборов, микроконтроллеров и аналоговых схем. При температуре 125°С напряжение деградирует до 4,2 В, что следует учитывать при проектировании цепей с высокой рассеиваемой мощностью. Максимальная ёмкость 47 мкФ позволяет использовать конденсатор для развязки и сглаживания напряжения в блоках питания низкого напряжения. Низкое эквивалентное последовательное сопротивление (ESR) 1,6 Ом обеспечивает быструю передачу энергии и подходит для высокочастотных приложений.
Рабочий диапазон от −55°С до +125°С охватывает широкий спектр промышленных и портативных приложений. Конденсаторы серии 293D прошли квалификацию по стандартам EIA-535-BAAC и EIA-717, что подтверждает надёжность в профессиональных системах. Допуск ±10% типичен для танталовых конденсаторов и требует проверки при критичных применениях. Выводы покрыты матовым оловом (стандартное покрытие), что облегчает пайку и гарантирует надёжное соединение.
Тантал — химически активный металл, обеспечивающий высокую объёмную ёмкость и низкий дрейф параметров. Упаковка на катушке (reel) без просушки (non-dry pack) означает, что конденсатор готов к монтажу сразу без пассивации. Уровень чувствительности к влаге 1 (MSL1) гарантирует, что конденсатор может находиться в условиях повышенной влажности до 12 месяцев без деградации. Позиция применяется в портативных устройствах, медицинской технике и промышленной электронике, где требуется высокая ёмкость при малых габаритах.
Основные характеристики
Твёрдый танталовый конденсатор, ёмкость 47 мкФ при допуске ±10%, рабочее напряжение 6,3 В (деградирует до 4,2 В при 125°С), ESR 1,6 Ом, диапазон температур −55...+125°С, корпус A (3216-18) размерами 3,2 × 1,6 × 1,6 мм.
Где применяется
- Развязка и сглаживание в блоках питания: конденсатор применяется для снижения пульсаций и обеспечения стабильности напряжения
- Портативные приборы: компактные размеры и высокая ёмкость позволяют размещать конденсаторы в ограниченном пространстве
- Медицинская и промышленная электроника: надёжность и низкий дрейф параметров требуются в критичных системах
- Цифровые схемы и микроконтроллеры: развязка в цепях питания обеспечивает стабильность работы логических элементов
Специалисты компании подберут конденсатор под требования вашей схемы, предложат аналоги и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
