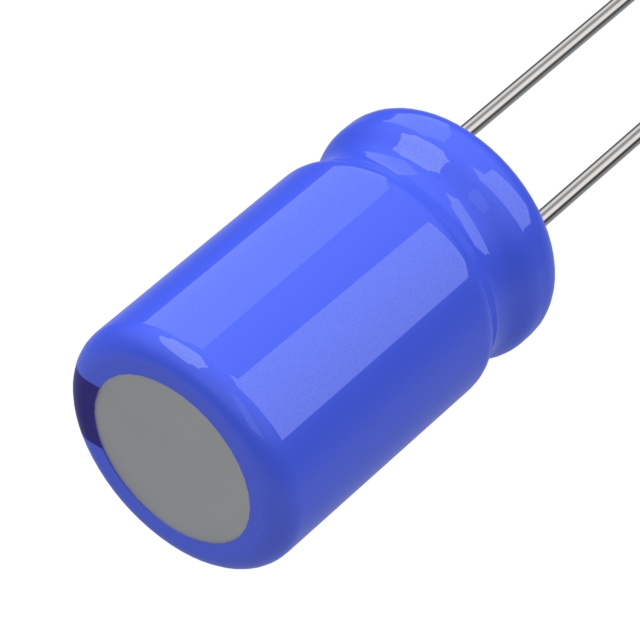

Конденсатор Vishay MAL213650102E3 — алюминиевый электролитический конденсатор серии 136 RVI с выводной конструкцией для монтажа в отверстия печатной платы. Применяется в источниках питания, фильтрации пульсаций напряжения, стабилизирующих цепях и в качестве накопительного элемента в ёмкостных фильтрах. Радиальная конструкция с двумя выводами позволяет монтировать конденсатор как вертикально, так и горизонтально.
Емкость 1000 мкФ в сочетании с напряжением 35 В обеспечивает запасание заряда около 35 миллиджоулей и используется в цепях питания потребителей мощностью от нескольких ватт до десятков ватт при применении нескольких параллельных элементов. Допуск ±20% означает, что фактическая ёмкость может быть от 800 до 1200 мкФ, что необходимо учитывать при проектировании фильтра.
Рабочий диапазон температур −55 °C до +105 °C охватывает промышленные применения с умеренными температурными условиями. Срок службы 7000 часов при 105 °C позволяет оценить ожидаемый ресурс конденсатора в условиях повышенной температуры окружающей среды. Это значение ниже, чем у полимерных конденсаторов, и говорит о необходимости регулярной замены в оборудовании круглосуточного использования.
Рипple ток 1,7 А указан при 105 °C и частоте 100 кГц. Превышение этого значения приводит к перегреву электролита и быстрому деградированию конденсатора. Габаритные размеры: диаметр 16 мм, высота 20 мм, расстояние между выводами 7,5 мм — необходимо проверить соответствие монтажной платы перед заказом. Эквивалентный последовательный суммарный импеданс (ESR) не указан в стандартных данных, но как правило находится в пределах 1–2 Ом на частоте 100 кГц для этого типоразмера.
Основные характеристики
Электролитический конденсатор 1000 мкФ, 35 В, допуск ±20%, срок службы 7000 часов при 105 °C, рипple ток 1,7 А, выводной монтаж в отверстия платы.
Где применяется
- Фильтры источников питания: сглаживание пульсаций выпрямленного напряжения
- Буферные цепи: накопление энергии для кратковременного питания при отключении основного источника
- Стабилизирующие схемы: развязка напряжения питания отдельных каскадов
- Промышленная электроника: применение в источниках питания инструментов и оборудования среднего класса
