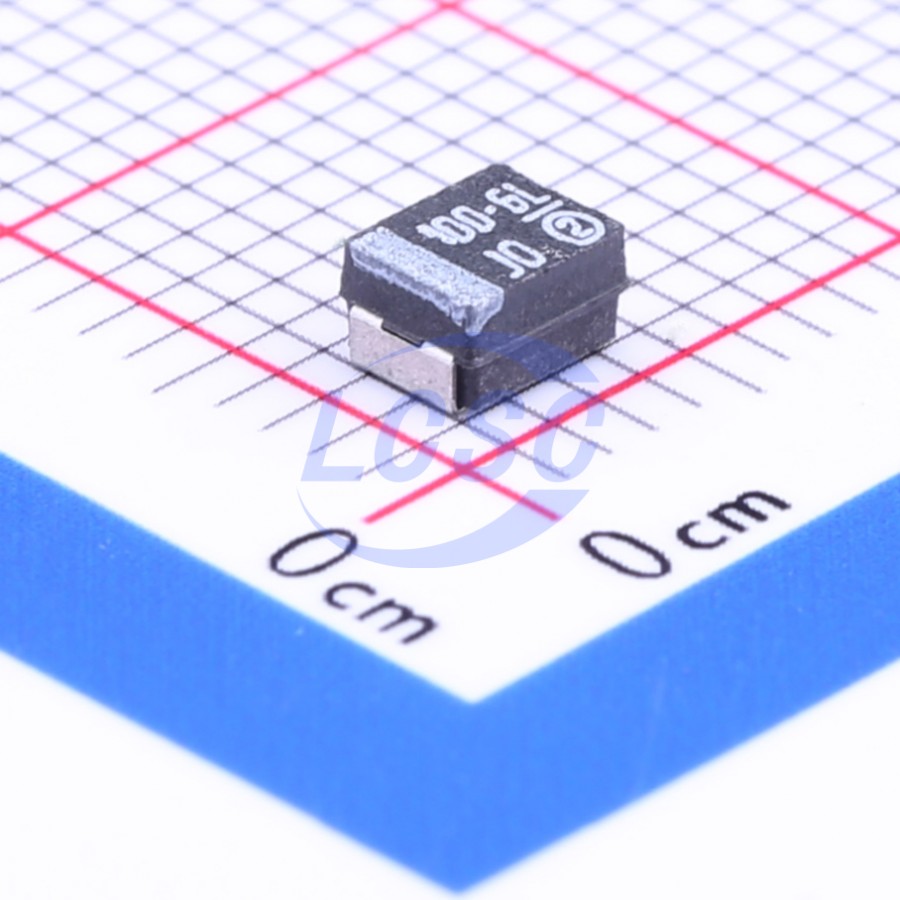

Конденсатор Vishay 293D107X96R3B2TE3 — это твердотельный танталовый конденсатор серии 293D, предназначенный для поверхностного монтажа. Компонент построен на основе твёрдого электролита и применяется в схемах, требующих высокой надёжности и компактности. Ёмкость составляет 100 мкФ с допуском ±10%, номинальное напряжение — 6.3 В постоянного тока.
Эквивалентное последовательное сопротивление (ESR) при 25 °C и 100 кГц не превышает 7.0 Ом. Максимальный пульсирующий ток ограничен 0.11 А при рабочей температуре 105 °C. Тангенс угла диэлектрических потерь при 25 °C и 100 кГц составляет не более 6%. Конденсатор работает в диапазоне температур от −55 до +125 °C, однако при температуре выше 85 °C требуется снижение приложенного напряжения. При 125 °C номинальное напряжение снижается до 4 В.
Компонент выполнен в корпусе типоразмера 3528-21 (EIA-3528) с мягким припойным покрытием (Matte tin). Ток утечки при 25 °C не превышает 0.5 мкА. Конденсатор соответствует стандартам EIA-717 и EIA-535-BAAC. Чувствительность к влажности в процессе пайки классифицируется как уровень 1, что означает минимальные требования к осушению перед монтажом. Компонент подходит для использования в цепях фильтрации и развязки питания в портативных устройствах и промышленной аппаратуре.
Основные характеристики
Ёмкость 100 мкФ с допуском ±10%, номинальное напряжение 6.3 В, диапазон рабочих температур −55…+125 °C, ESR макс. 7 Ом при 100 кГц, максимальный пульсирующий ток 0.11 А, корпус SMD 3528.
Где применяется
- Портативные приёмники и регистраторы: фильтрация и развязка питания в маломощных схемах
- Промышленные контроллеры: стабилизация напряжения в системах управления
- Источники питания: сглаживание пульсаций в цепях вторичного выпрямления
- Компактная аппаратура: схемы с жёсткими ограничениями по размеру
