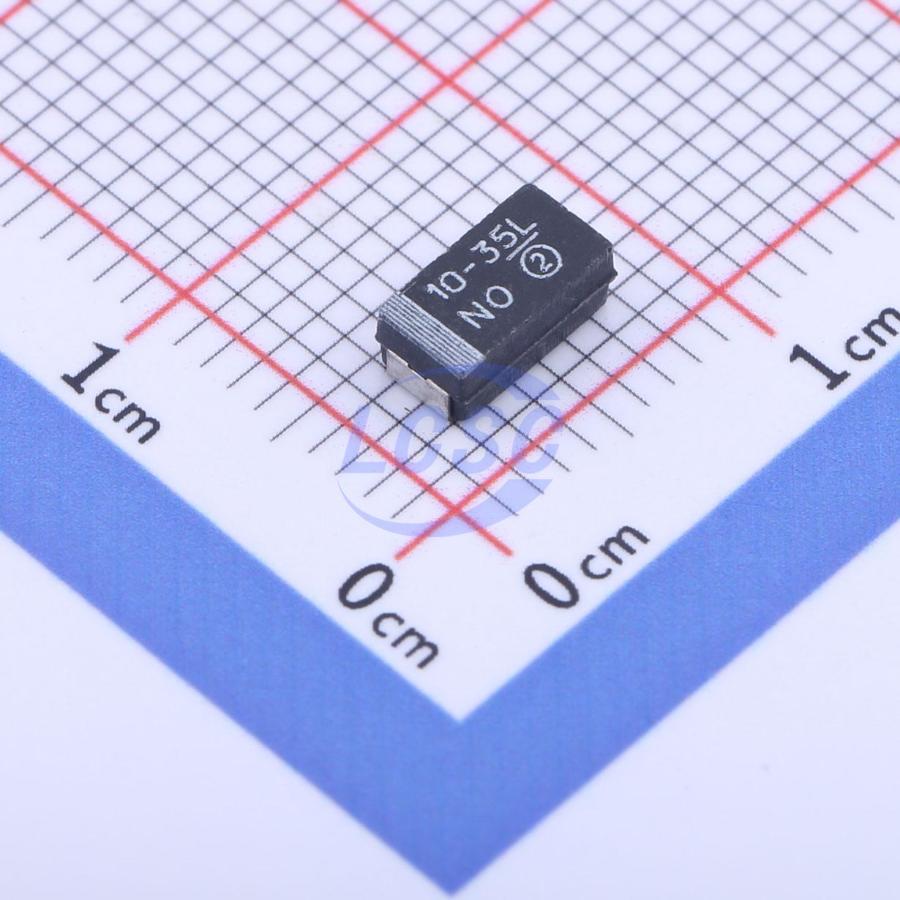

Конденсатор Vishay 293D106X9035C2TE3 — танталовый конденсатор ёмкостью 10 мкФ на номинальное напряжение 35 В, выполненный в корпусе типоразмера C (EIA 6032-28) для поверхностного монтажа. Компонент относится к серии 293D и предназначен для использования в цепях фильтрации и развязки по питанию, где важны стабильная ёмкость и небольшие габариты.
Допуск отклонения ёмкости от номинала составляет 10%. Габариты корпуса — длина 6,0 мм, ширина 3,2 мм и высота 2,5 мм, каждый размер с допуском ±0,3 мм. Шаг выводов — 1,3 мм, ширина вывода — 2,2 мм, минимальная высота вывода — 1,0 мм. Выводы покрыты оловом (Matte tin, 100%), что обеспечивает совместимость с бессвинцовой пайкой и соответствие требованиям RoHS.
Диапазон рабочих температур — от −55 °C до +125 °C. При эксплуатации выше 85 °C требуется снижение рабочего напряжения относительно номинала 35 В — такой дерейтинг типичен для танталовых конденсаторов при повышенном нагреве и должен закладываться при расчёте схемы. Уровень чувствительности к влаге (MSL) — 1, то есть компонент не требует ограничения времени хранения во влажной среде перед пайкой.
Для корпуса C производитель не проводит испытание на стойкость к броскам тока (surge current) — такая проверка предусмотрена только для корпусов D и E той же серии. Это стоит учитывать при включении конденсатора в цепи с высоким пусковым током, где может потребоваться позиция большего типоразмера.
Основные характеристики
- Тип: танталовый конденсатор, корпус C
- Ёмкость: 10 мкФ
- Допуск: 10%
- Номинальное напряжение: 35 В
- Корпус: типоразмер C (6032-28)
- Габариты: 6,0 × 3,2 × 2,5 мм (±0,3 мм)
- Шаг выводов: 1,3 мм
- Ширина вывода: 2,2 мм
- Покрытие выводов: олово (Matte tin, 100%)
- Рабочая температура: −55…+125 °C
- Уровень влагочувствительности (MSL): 1
- Дерейтинг напряжения: требуется выше 85 °C
- Испытание на surge current: не проводится (только для корпусов D и E)
Где применяется
- Промышленная автоматика: цепи фильтрации и развязки по питанию
- Телекоммуникационное оборудование: стабильность ёмкости в широком диапазоне температур −55…+125 °C
- Платы с плотным монтажом: компактный корпус C при ёмкости 10 мкФ
- Оборудование с расширенным температурным диапазоном эксплуатации: работа при температурах ниже −40 °C и выше 85 °C с учётом дерейтинга
