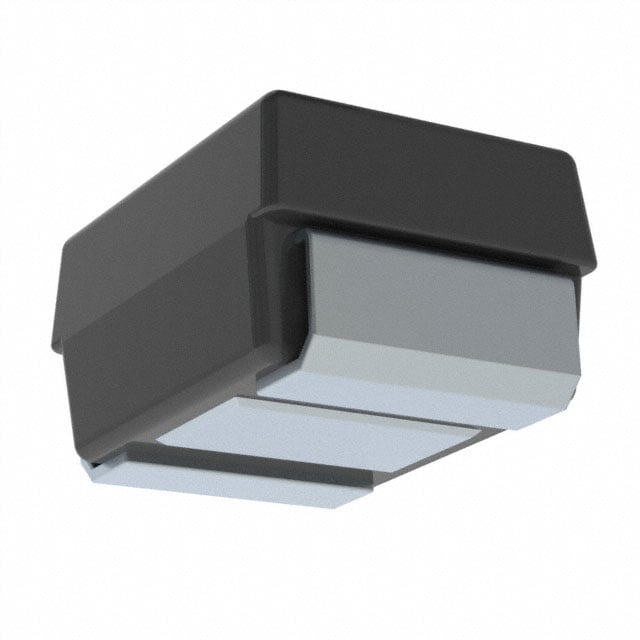

Конденсатор Vishay 293D685X9010B2TE3 — танталовый чип-конденсатор ёмкостью 6.8 мкФ на напряжение 10 В в корпусе 3528-21 (код B) размером 3.5 × 2.8 × 1.9 мм. Эквивалентное последовательное сопротивление 2.9 Ω при 100 кГц позволяет пропускать пульсирующий ток до 0.12 А без перегрева. Допуск на ёмкость ±10% определяет стабильность цепи фильтрации.
Танталовые конденсаторы имеют высокую объёмную ёмкость, но требуют внимания при подключении: номинальное напряжение строго 10 В при температуре до +85°C. При температуре +125°C практическое номинальное напряжение снижается до 6.3 В из-за встроенного ограничения по перегреву. Ток утечки не превышает 0.5 мкА. Уровень чувствительности к влаге 1 (минимальный) позволяет монтировать конденсатор без специальной предварительной сушки платы, если реглов монтажа соблюдаются.
Конденсатор поставляется в ленте на катушке 330 мм (10 000 штук). Монтируется поверхностным методом в линиях стандартного оборудования.
Основные характеристики
Танталовый конденсатор, 6.8 мкФ, 10 В, ESR 2.9 Ω, ток пульсации 0.12 А, корпус 3528-21 (B), диапазон температур −55…+125°C.
Где применяется
- Фильтрация источников питания: развязка питания интегральных схем и подавление высокочастотных помех
- Буферизация напряжения: локальное накопление заряда вблизи нагрузок с пиковым потреблением
- Аналоговые цепи: фильтрация сигналов в датчиках и операционных усилителях
- DC-DC преобразователи: выходная развязка и подавление переходных процессов
Специалисты компании проверят соответствие конденсатора условиям использования: номинальное напряжение, диапазон рабочих температур, требуемую ёмкость и ток пульсации. При необходимости предложат аналоги с другими параметрами или альтернативной конструкцией (керамические конденсаторы, поликарбонатные). Заявку направьте на micro@tkasiatorg.ru.
