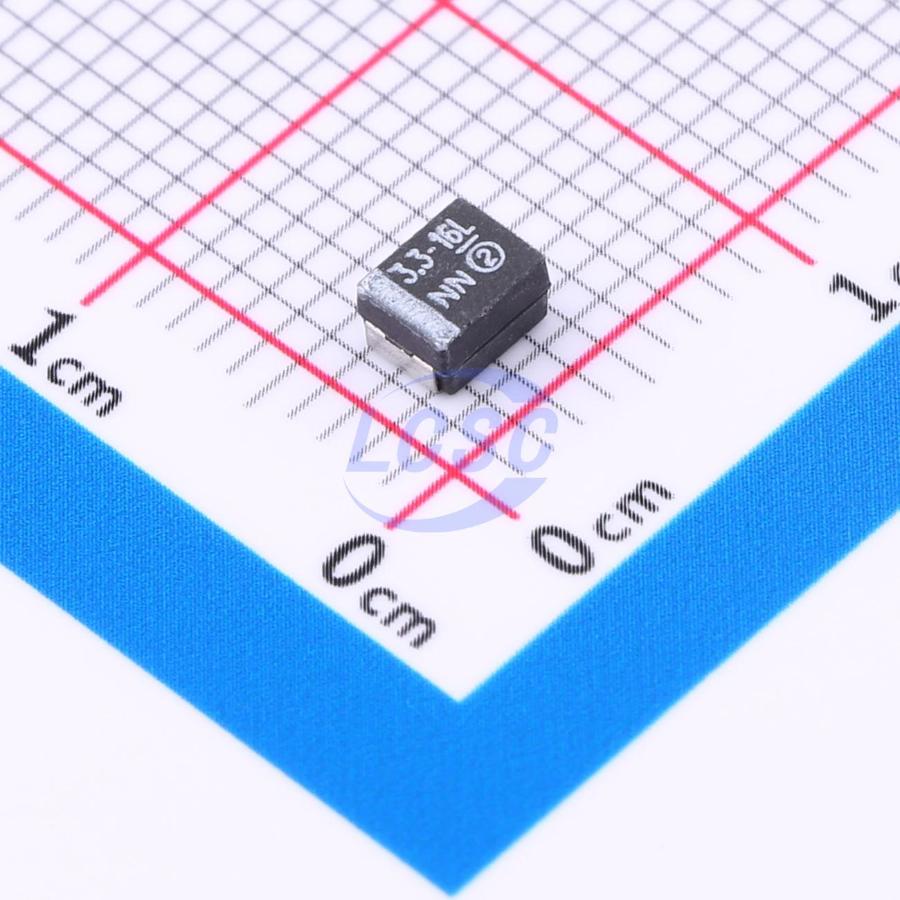

Конденсатор Vishay 293D335X9016B2TE3 — танталовый конденсатор типоразмера B case для поверхностного монтажа с ёмкостью 3,3 мкФ и номинальным напряжением 16 В. Компонент предназначен для работы в блоках питания, цепях развязки и фильтрации в устройствах, где требуется компактный размер и хорошие частотные характеристики. Конденсатор поддерживает ripple current до 0,11 A и имеет низкий эквивалентный последовательный сопротивление (ESR) 7,0 Ω при 25 °C.
В отличие от других типов конденсаторов (электролитических и керамических), танталовые конденсаторы предоставляют хороший баланс между объёмом, стоимостью и надёжностью. Номинал 3,3 мкФ при 16 V широко применяется в малошумящих источниках питания и схемах обработки сигналов. Конденсатор сохраняет ёмкость при рабочих температурах от −55 °C до +125 °C; следует учитывать, что при 125 °C номинальное напряжение снижается до 10 V.
Утечка постоянного тока не превышает 0,5 μA, что позволяет использовать конденсатор в чувствительных аналоговых схемах. Корпус 3528-21 (B case) содержит 2 вывода с матированным оловом на никелевом барьере, что обеспечивает надёжное паяное соединение. Компонент квалифицирован согласно стандартам и совместим с процессами оплавления припоя.
Основные характеристики
Ёмкость 3,3 мкФ при допуске 10 %. Номинальное постоянное напряжение 16 V (при 25 °C), 10 V (при 125 °C). Максимальный ripple current 0,11 A, ESR не более 7,0 Ω, рабочий диапазон от −55 °C до +125 °C.
Где применяется
- Развязка в блоках питания: фильтрация пульсаций выходного напряжения преобразователей
- Схемы аналогового процессора сигналов: входные и выходные фильтры с низким шумом
- Фильтры памяти: в системах с требованием по стабильности напряжения
- Развязка питания операционных усилителей: локальная развязка вблизи корпусов микросхем
