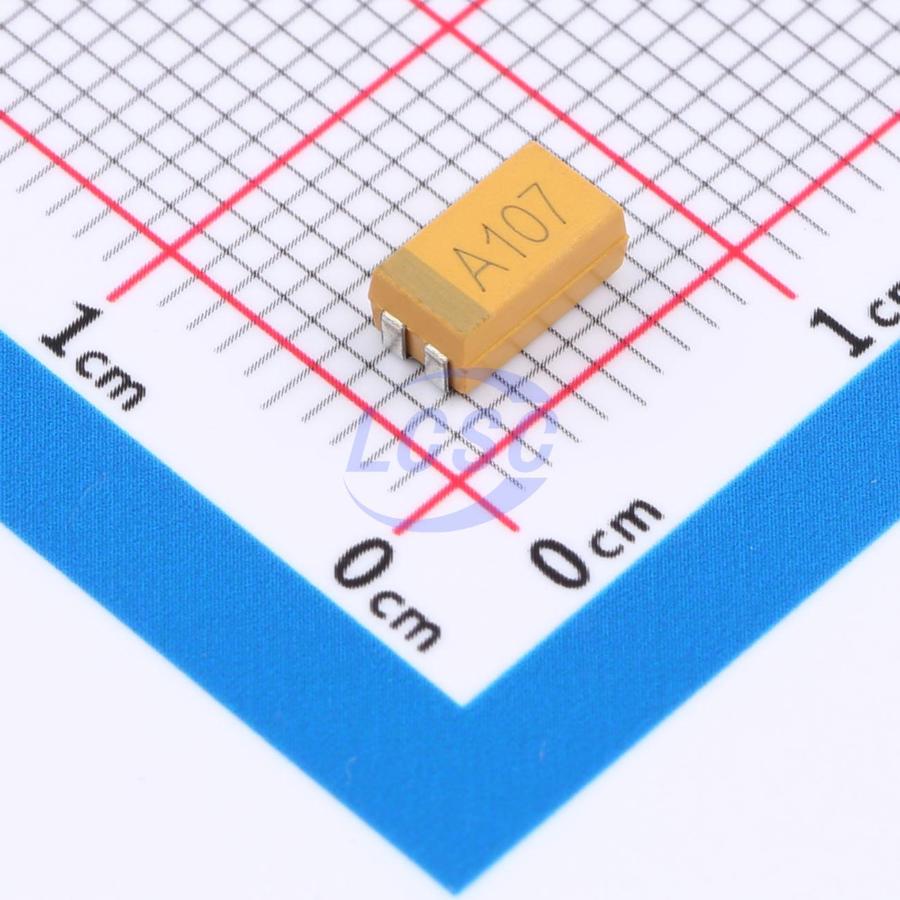

Конденсатор Vishay CA45-C010K107T — это твёрдотельный танталовый конденсатор серии CA45, предназначенный для поверхностного монтажа. Компонент построен на основе твёрдого электролита и отличается стабильностью параметров в широком диапазоне температур. Ёмкость составляет 100 мкФ с допуском ±10%, номинальное напряжение — 10 В постоянного тока. Корпус размером 6032-28 (6.2×3.3×2.6 мм) соответствует метрическому стандарту EIA 2312.
Максимальное эквивалентное последовательное сопротивление (ESR) при 25 °C и 100 кГц составляет 1.5 Ом. Максимальный пульсирующий ток при 25 °C равен 245 мА. При использовании на максимальной рабочей температуре 125 °C номинальное напряжение снижается до 6.3 В. Импульсное напряжение при 85 °C составляет 13 В, а при 125 °C — 8 В. Конденсатор работает в диапазоне температур от −55 до +125 °C.
Выводы покрыты оловом в стандартном исполнении, также доступны варианты с золотым покрытием или с оловом и свинцом по специальному заказу. Компонент соответствует стандарту QJ/PWV109-2003 (китайский военный стандарт) и соответствует требованиям RoHS 2002/95/EC с паяемостью 100% оловом без свинца. Конденсатор прошёл испытания на соответствие надёжности в суровых условиях. Ток утечки минимизирован благодаря твёрдому электролиту.
Основные характеристики
Ёмкость 100 мкФ с допуском ±10%, номинальное напряжение 10 В, ESR максимум 1.5 Ом при 100 кГц, пульсирующий ток до 245 мА, рабочий диапазон −55…+125 °C, корпус SMD 6032-28 (2312).
Где применяется
- Компактная портативная электроника: мобильные устройства, портативные приёмники, носимые приборы
- Цепи фильтрации питания: развязка напряжения питания микроконтроллеров и логических схем
- Промышленные датчики и приборы: буферирование питания в автономных системах
- Телекоммуникационное оборудование: модули, адаптеры, усилители с ограничениями по пространству
