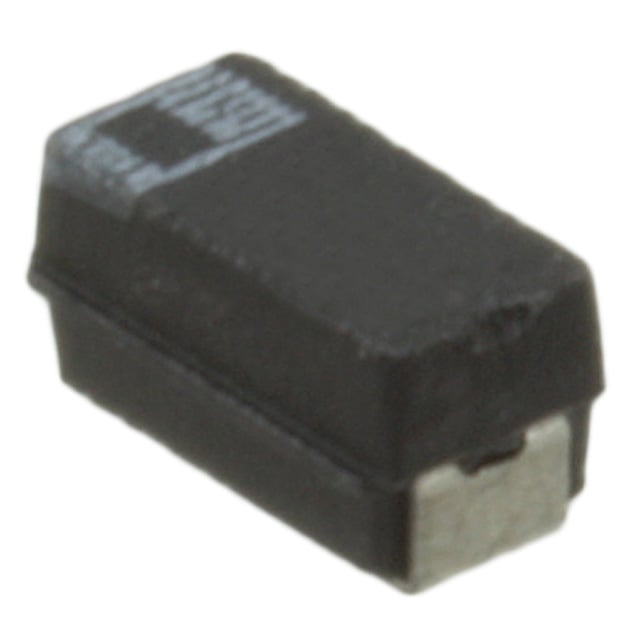

Конденсатор Vishay 293D335X9010A2TE3 — танталовый чип-конденсатор поверхностного монтажа серии 293D в корпусе типоразмера 3216-18 (3,2×1,6×1,6 мм) с ёмкостью 3,3 микрофарада на номинальное напряжение 10 вольт. Допуск ёмкости ±10 процентов. Компонент квалифицирован по стандарту EIA-717 и предназначен для цепей фильтрации и развязки питания в маломощных электронных устройствах.
Конденсатор работает в температурном диапазоне от минус 55 до плюс 125 градусов Цельсия. Максимальное эквивалентное последовательное сопротивление (ESR) при частоте 100 килогерц составляет 7,6 ома, что существенно меньше, чем у электролитических конденсаторов, и обеспечивает низкие потери при прохождении переменных токов. Максимальный ток пульсаций (на частоте 100 кГц) достигает 100 миллиампер, что позволяет применять этот конденсатор в цепях с заметными переменными составляющими токов. Максимальный ток утечки при напряжении 10 вольт не превышает 0,5 микроампера.
Уровень чувствительности к влаге (MSL) составляет 1, что означает минимальное поглощение влаги во время хранения и транспортировки. Выводы расположены с шагом 0,8 миллиметра, что согласовано с типичными расстояниями между контактными площадками на современных платах.
Основные характеристики
Ёмкость 3,3 мкФ, рабочее напряжение 10 В, допуск ±10%, ESR макс. 7,6 Ом при 100 кГц. Типоразмер 3216-18, диапазон рабочих температур от −55 до +125 °C, ток пульсаций макс. 100 мА.
Где применяется
- Импульсные источники питания: фильтрация и развязка вторичных напряжений
- Аналоговая электроника: развязка питания усилителей, защита от переходных процессов
- Цифровые устройства: локальная развязка питания микроконтроллеров и логических микросхем
- Портативная электроника: миниатюризация при сохранении ёмкости и низкого ESR
