Термистор Vishay NTCLE100E3473JB0 — терморезистор с отрицательным температурным коэффициентом (NTC) на основе керамического чувствительного элемента. Номинальное сопротивление при 25°C составляет 47 кОм с допуском ±5%, что задаёт рабочую точку для измерения или компенсации температуры в электронной схеме.
Температурная чувствительность описывается B-константой 4090 K (пара точек 25/85°C) с допуском ±1,5%. Маркировка чувствительного элемента цветовым кодом — три оранжевые полосы. Постоянная времени теплового отклика — 15 с, время реакции в масле — около 1,2 с, что определяет скорость, с которой термистор отслеживает изменение температуры среды.

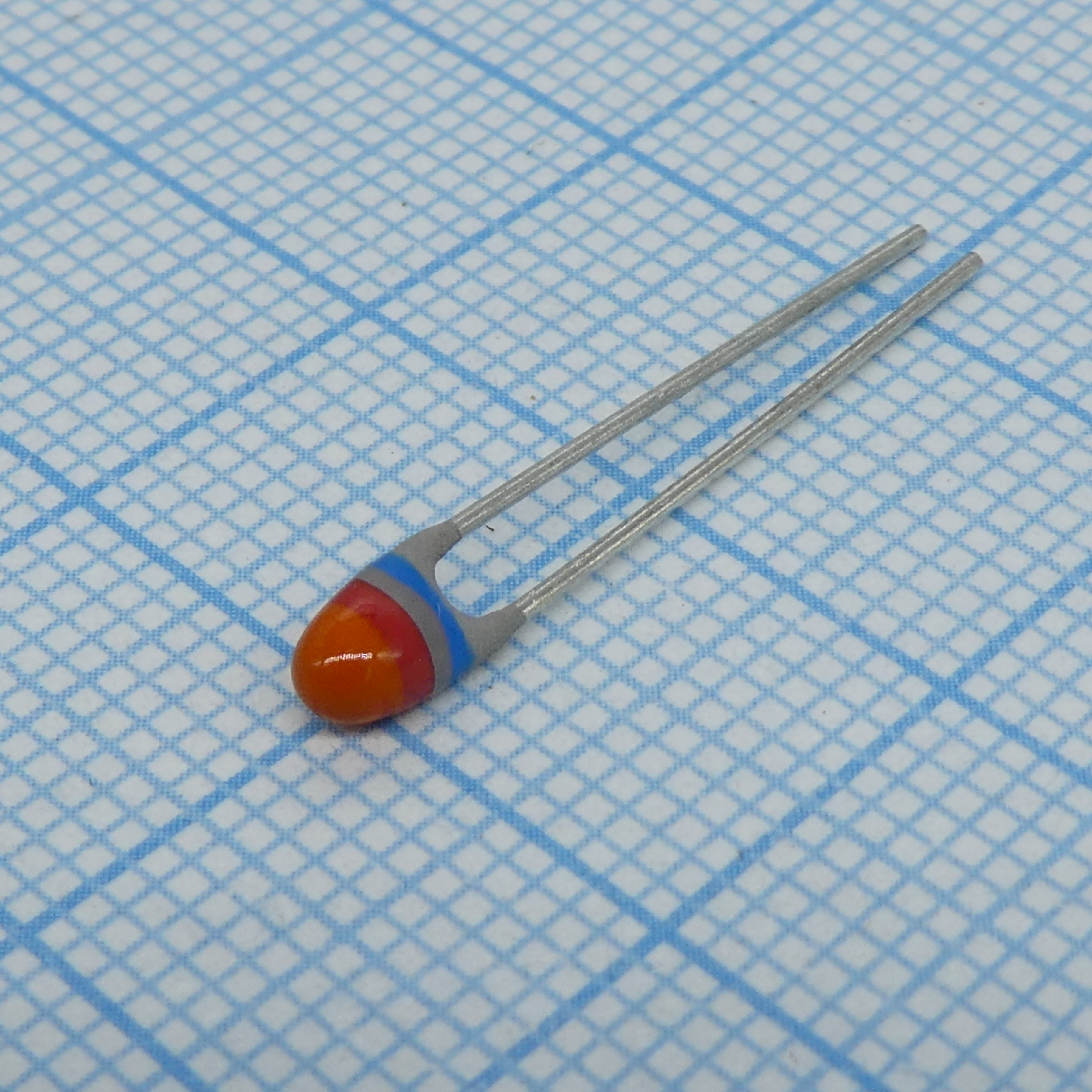

Исполнение — радиальные выводы, керамический чип в защитном покрытии. Габариты элемента: высота 3,3±0,5 мм, максимальная толщина 3,0 мм, диаметр вывода 0,6±0,06 мм, длина вывода 24±1,5 мм, шаг между выводами 2,54 мм. Масса — 0,3 г. Такое исполнение рассчитано на монтаж в отверстия платы (THT).
Максимально допустимое постоянное напряжение — 50 В, максимальная рассеиваемая мощность — 500 мВт при 55°C. Коэффициент рассеяния 8,5 мВт/K приведён производителем как справочное значение для термисторов с сопротивлением при 25°C до 680 Ом и напрямую к этой позиции не относится. Климатическая категория — 40/125/56, рабочий диапазон температур — от -40 до +125°C при длительной работе, кратковременно допускается нагрев до 150°C.
Основные характеристики
- Тип: NTC-термистор
- Сопротивление при 25°C: 47 кОм ±5%
- B-константа (25/85°C): 4090 K ±1,5%
- Постоянная времени: 15 с
- Время отклика в масле: ≈1,2 с
- Максимальное напряжение: 50 В DC
- Максимальная рассеиваемая мощность: 500 мВт при 55°C
- Диапазон рабочих температур: -40...+125°C (кратковременно до 150°C)
- Климатическая категория: 40/125/56
- Корпус: радиальные выводы, керамический чип, шаг 2,54 мм
- Масса: 0,3 г
Где применяется
- Измерение и контроль температуры: датчик в цепях терморегуляторов бытовой и промышленной аппаратуры
- Температурная компенсация: коррекция параметров усилителей и опорных источников при изменении температуры
- Ограничение пускового тока: последовательное включение в цепь заряда конденсаторов и включения силовых нагрузок
- Защита от перегрева: контроль температуры радиаторов и силовых узлов в блоках питания
