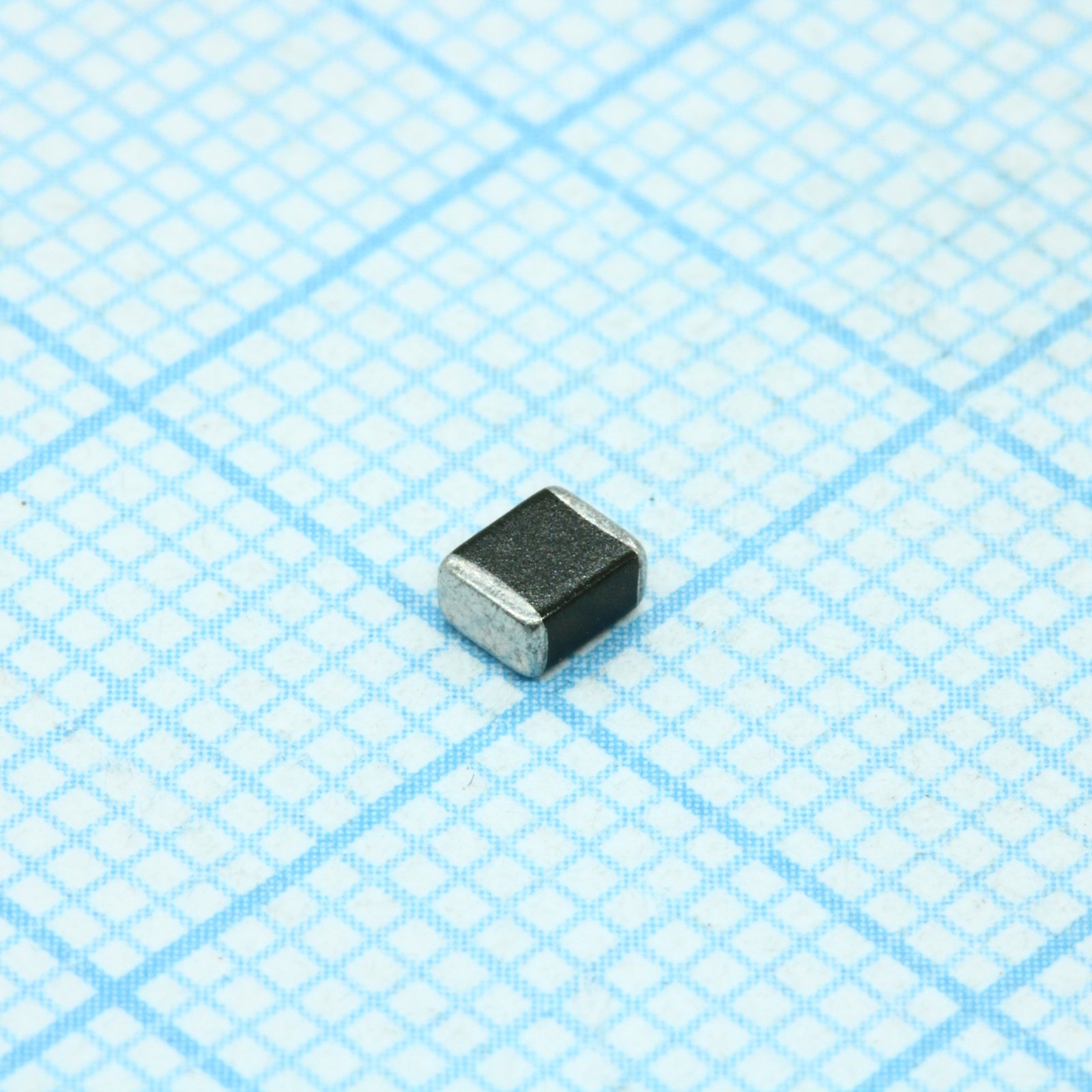

Варистор TDK B72530T0500K062 — защитный элемент на основе оксида цинка, предназначенный для ограничения импульсных перенапряжений в электронных цепях. Компонент выполнен для поверхностного монтажа и рассчитан на переменное напряжение до 50 В либо постоянное до 65 В. При превышении этого уровня сопротивление варистора резко падает, и энергия импульса отводится от защищаемой схемы, не давая всплеску повредить чувствительные компоненты.
Варистор выдерживает импульсные токи амплитудой до 200 А по форме импульса 8/20 мкс и способен поглотить энергию до 1600 мДж за один импульс длительностью 2 мс. Напряжение фиксации при максимальном импульсном токе составляет 135 В — именно до этого уровня ограничивается всплеск на защищаемой линии. Время отклика на перенапряжение — менее 0,5 нс, что позволяет варистору сработать раньше, чем импульс успеет дойти до защищаемых узлов схемы.
Исполнение — типоразмер 1210 (метрический 3225), габариты не более 3,2 × 2,5 × 1,7 мм. Выводы никелированные с покрытием AgNiSn, паяются без применения свинца. Классификационное напряжение варистора — 82 В с допуском ±10%, собственная ёмкость — около 250 пФ, что стоит учитывать при использовании компонента в высокочастотных цепях.
Варистор относится к серии защиты от перенапряжений TDK-EPCOS и сохраняет работоспособность в диапазоне температур от -55 до +125°C, хранение допускается при температуре от -55 до +150°C. Рассеиваемая мощность компонента — 15 мВт.
Основные характеристики
- Номинальное напряжение варистора: 82 В (±10%)
- Макс. среднеквадратичное напряжение (AC): 50 В
- Макс. постоянное напряжение (DC): 65 В
- Макс. импульсный ток (8/20 мкс): 200 А
- Макс. поглощаемая энергия (2 мс): 1600 мДж
- Напряжение фиксации: 135 В
- Время отклика: менее 0,5 нс
- Ёмкость: 250 пФ (тип.)
- Рассеиваемая мощность: 15 мВт
- Корпус: 1210 (EIA) / 3225 (метрический), поверхностный монтаж
- Габариты: 3,2 × 2,5 × 1,7 мм (макс.)
- Диапазон рабочих температур: от -55 до +125°C
- Температура хранения: от -55 до +150°C
- Выводы: никелевый барьер (AgNiSn), безсвинцовая пайка
Где применяется
- Промышленная автоматика: защита входов питания и сигнальных линий контроллеров от импульсных помех
- Источники питания: подавление выбросов при коммутации и подключении к сети переменного тока
- Бытовая электроника: защита плат от статического электричества и наводок на линиях питания
- Телекоммуникационное оборудование: ограничение перенапряжений на интерфейсных и сигнальных линиях
