Усилитель Texas Instruments TPA3123D2PWPR — звуковой усилитель мощности класса D на два канала. Выходная мощность — 25 Вт на канал при нагрузке 4 Ом. Класс D означает, что выходные транзисторы работают в ключевом режиме, поэтому усилитель выделяет меньше тепла, чем линейные схемы того же назначения.
Особенность исполнения — два варианта выхода: два стереоканала либо один моноканал в мостовом включении. Мостовой режим применяют, когда нужно получить большую мощность на одной нагрузке. Напряжение питания — от 10 до 30 В, то есть микросхема работает от нестабилизированного источника в пределах этого диапазона.

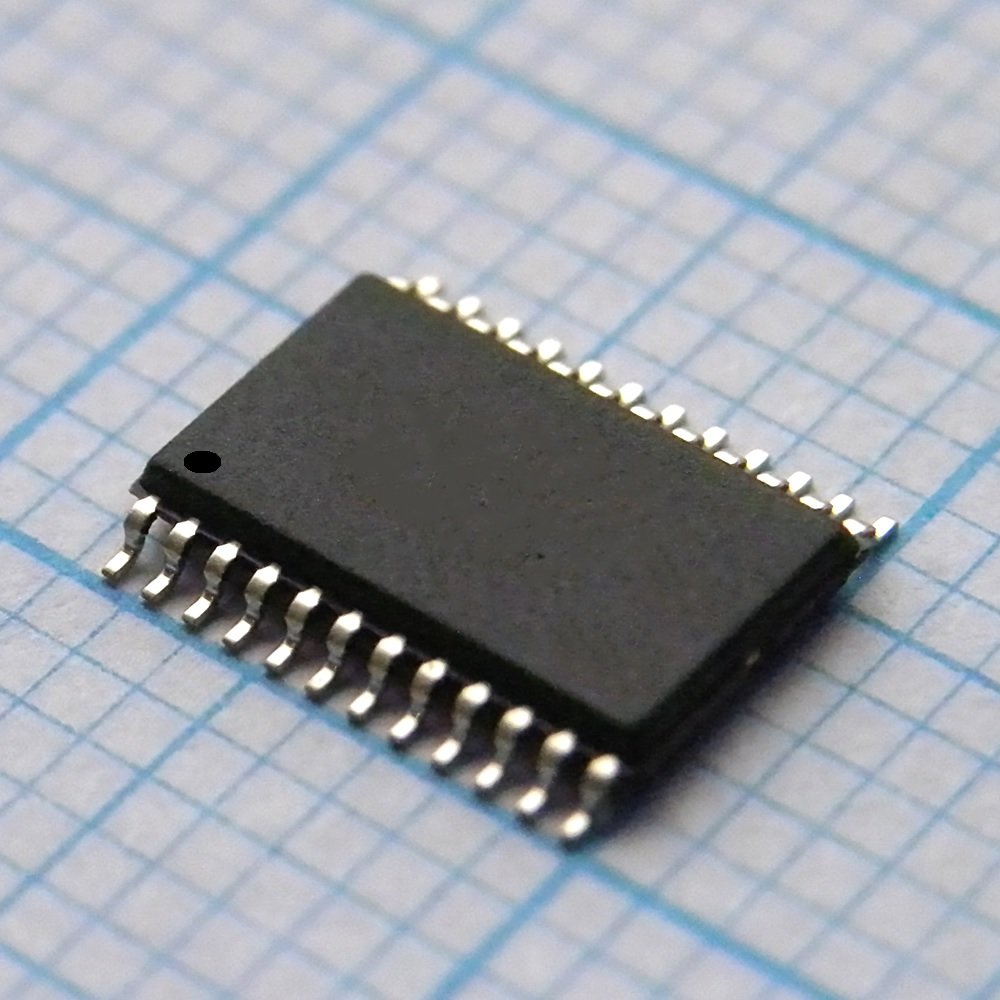

Корпус HTSSOP с двадцатью четырьмя выводами рассчитан на поверхностный монтаж и содержит теплоотводящую площадку. Мощность 25 Вт на канал у такой микросхемы отводится в основном через площадку на плату, поэтому медная площадь печатной платы под корпусом влияет на допустимую мощность. Уровень чувствительности к влаге — MSL 3: после вскрытия упаковки пайку проводят в течение 168 часов.
Рабочий диапазон температур — от −40 до 85 °C. Производитель подтверждает соответствие требованиям RoHS, партию можно отследить по коду даты и номеру лота. Номинальная нагрузка в заводских данных — 4 Ом; параметры при других сопротивлениях нагрузки в карточке не приведены, их уточняют по документации.
Основные характеристики
Класс D, 2 канала, 25 Вт на канал при 4 Ом, питание 10–30 В, корпус HTSSOP с 24 выводами.
Где применяется
- Стереоусилители: два канала по 25 Вт на нагрузку 4 Ом.
- Моноусилители в мостовом включении: один канал на более мощную нагрузку.
- Акустика с питанием от 10 до 30 В: работа от одного источника без стабилизации до нужного уровня.
- Компактные звуковые платы: класс D снижает тепловыделение.
