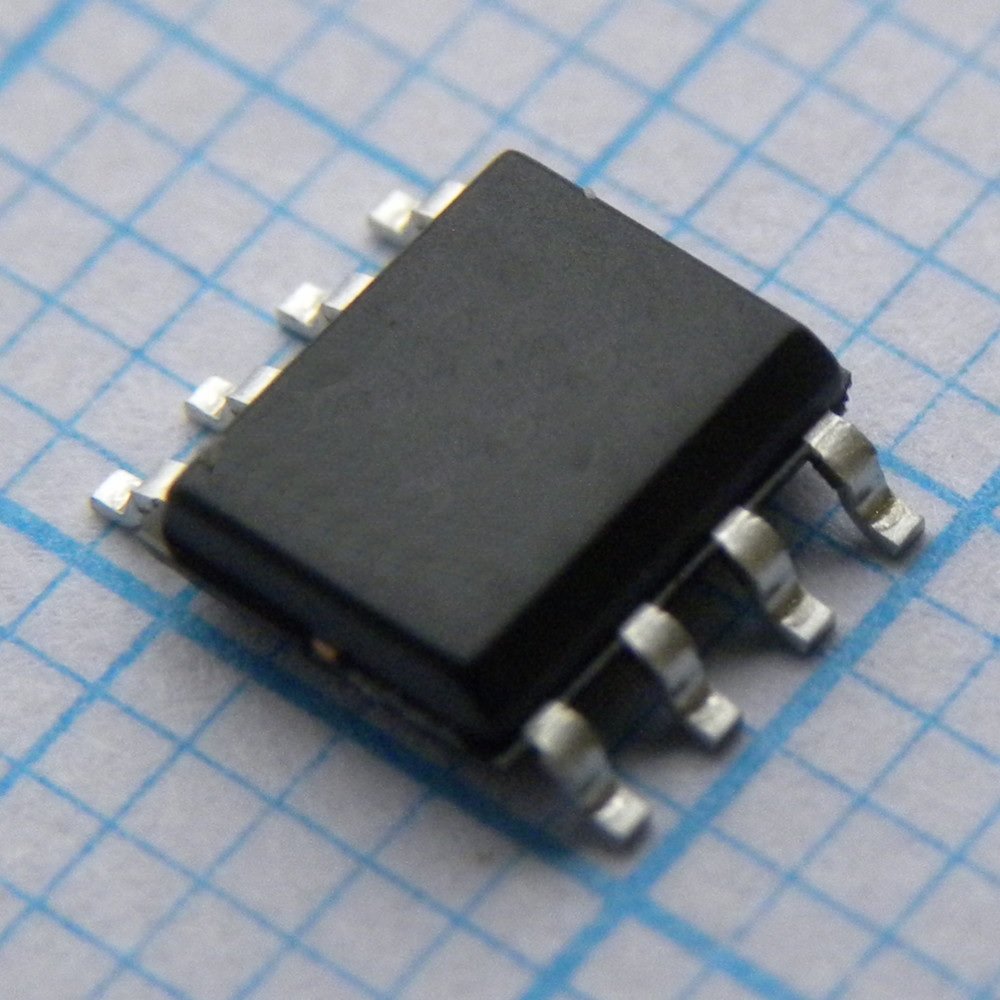

Усилитель Texas Instruments OPA132UA — операционный усилитель с полевым (FET) входом, выполненный в корпусе SOIC-8 с одним каналом усиления. Полоса пропускания составляет 8 МГц, а коэффициент усиления без обратной связи достигает 130 дБ при нагрузке 600 Ом, что характерно для прецизионных усилителей общего назначения.
Входной каскад на полевых транзисторах обеспечивает малый входной ток смещения — не более 50 пА. Это позволяет использовать усилитель в схемах с высокоомными источниками сигнала, где обычный биполярный вход вносил бы заметную погрешность за счёт входного тока.
Максимальное напряжение смещения нуля ограничено значением 500 мкВ, а спектральная плотность шума напряжения составляет 8 нВ/√Гц на частоте 1 кГц. Коэффициент гармонических искажений не превышает 0,00008 %, скорость нарастания выходного напряжения — 20 В/мкс. Совокупность этих параметров делает микросхему пригодной для трактов с низким уровнем собственных искажений и шума.
Усилитель питается от однополярного или двухполярного источника в диапазоне от ±2,5 до ±18 В, максимально допустимое напряжение питания — 36 В. Выход защищён от короткого замыкания на постоянной основе. Рабочий диапазон температур — от -40 до +85 °C, температура хранения — от -55 до +125 °C.
Основные характеристики
- Тип: операционный усилитель, 1 канал
- Полоса пропускания: 8 МГц
- Коэффициент усиления без ОС: 130 дБ при нагрузке 600 Ом
- Входной каскад: полевой (FET-input)
- Макс. входной ток смещения: 50 пА
- Макс. напряжение смещения: 500 мкВ
- Плотность шума: 8 нВ/√Гц на 1 кГц
- Коэффициент гармоник: 0,00008 %
- Скорость нарастания: 20 В/мкс
- Диапазон питания: от ±2,5 до ±18 В
- Макс. напряжение питания: 36 В
- Защита выхода от КЗ: постоянная
- Диапазон рабочих температур: от -40 до +85 °C
- Диапазон температур хранения: от -55 до +125 °C
- Корпус: SOIC-8, 4,90×3,91 мм
- Монтаж: SMD
Где применяется
- Прецизионное преобразование сигналов: буфер перед АЦП последовательного приближения (SAR ADC)
- Опорные источники напряжения: буферизация выхода источника опорного напряжения
- Усиление токовых сигналов: трансимпедансные каскады и усилители фотодиодов
- Активная фильтрация: построение активных фильтров и интеграторов в измерительной аппаратуре
