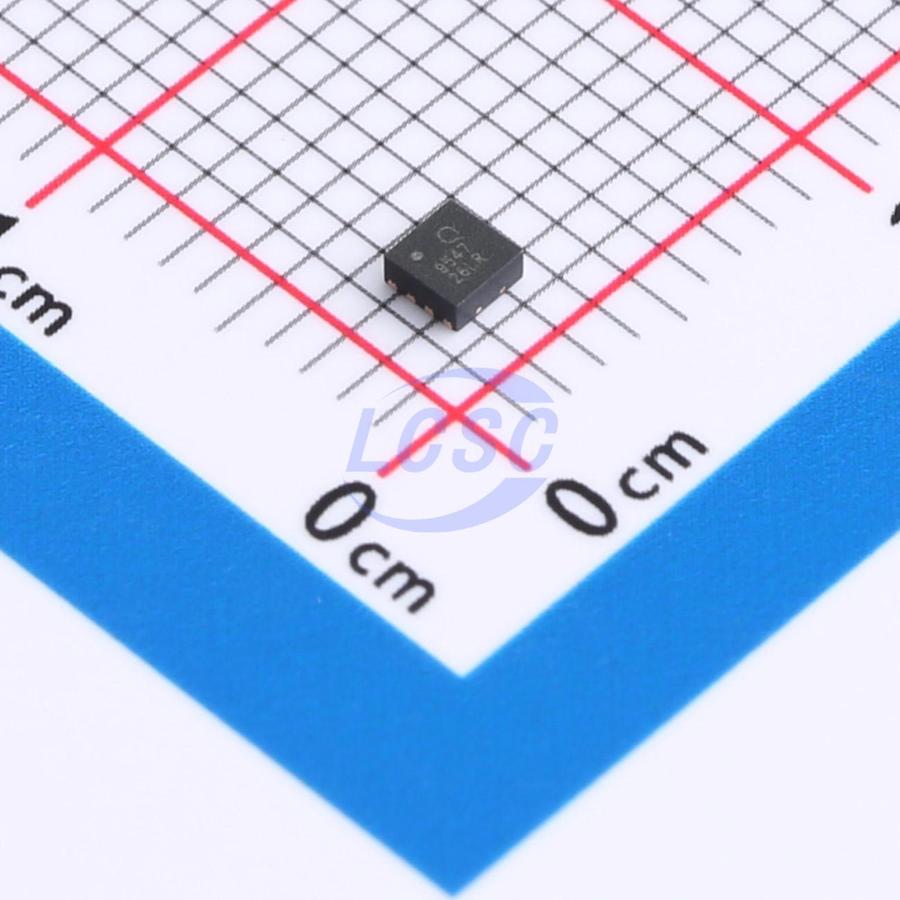

Qorvo QPL9547TR7 — малошумящий радиочастотный усилитель третьего поколения для диапазона от 100 МГц до 6 ГГц. По данным документации, шум составляет 0,3 дБ, усиление около 19,5 дБ; гарантированный минимум усиления на тестовой частоте 1900 МГц — 17,5 дБ. Корпус DFN8 размером 2 × 2 мм для поверхностного монтажа, поставка на ленте по 2500 штук в катушке диаметром 7 дюймов.
Питание однополярное, от 3,15 до 5,25 В. Ток потребления во включённом состоянии типовой 65 мА, максимальный 100 мА; в выключенном состоянии — 4,3 мА. Усилитель имеет вывод отключения: логический уровень управления 1,8 В, низкое напряжение на выводе — от 0 до 0,63 В, высокое — от 1,17 В до напряжения питания, ток вывода 28 мкА. Время включения и выключения — по 80 нс, что позволяет быстро переключать усилитель в системах с временным разделением каналов.
Линейность: выходная точка компрессии на 1 дБ — 22,7 дБм типовая, 21,0 дБм минимальная, точка пересечения по третьему порядку на выходе — не менее 35,0 дБм. Коэффициенты отражения на тестовой частоте: по входу 12,2 дБ, по выходу 13,5 дБ. Максимальная входная мощность — 22 дБм, превышать её нельзя. Тепловое сопротивление канал — корпус составляет 38,6 °C/Вт, температура канала для расчёта наработки — 190 °C.
Рабочий диапазон температур от −40 до +105 °C, хранение от −65 до +150 °C. Для проверки изготовитель выпускает оценочную плату QPL9547 EVB-01, рассчитанную на диапазон 0,6–4,2 ГГц, поэтому в полосе выше 4,2 ГГц параметры на ней проверить не удастся.
Основные характеристики
Диапазон 0,1–6 ГГц, шум 0,3 дБ, усиление не менее 17,5 дБ на 1900 МГц, OIP3 не менее 35 дБм, питание 3,15–5,25 В, корпус DFN8 2 × 2 мм.
Где применяется
- Приёмные тракты: малошумящий каскад на входе повышает чувствительность приёмника.
- Системы связи и базовые станции: широкий диапазон и высокая линейность подходят для многодиапазонных трактов.
- Промышленная автоматика: радиоканалы датчиков и контроллеров в диапазоне до 6 ГГц.
- Импульсные режимы работы: быстрое включение и выключение за 80 нс.
