Усилитель Maxim MAX9814ETD — микрофонный одноканальный усилитель с низким уровнем шума и встроенной автоматической регулировкой усиления (АРУ). Микросхема принимает слабый сигнал электретного микрофона и приводит его к нужному уровню на выходе, автоматически подстраивая коэффициент усиления под громкость источника звука — без внешней схемы компрессии и без ручной регулировки.
Максимальное усиление задаётся выводом Gain и может принимать одно из трёх значений — 40, 50 или 60 дБ, при этом минимальное усиление в режиме АРУ автоматически снижается вдвое от максимального. Скорость реакции АРУ на изменение уровня сигнала определяется внешним конденсатором: при ёмкости 470 нФ типовое время атаки составляет 1,1 мс. Соотношение между временем атаки и временем восстановления можно выбрать из трёх вариантов — 1:500, 1:2000 или 1:4000, что позволяет настроить усилитель под разный характер сигнала — от речи до музыки.
Микросхема формирует собственное напряжение смещения для электретного микрофона на уровне около 2,0 В с низким выходным сопротивлением около 1 Ом, что позволяет подключать микрофонный капсюль напрямую. Уровень шума этого источника смещения невелик, а подавление помех по цепи питания на частоте 1 кГц превышает 50 дБ, что снижает влияние пульсаций питания на итоговый звуковой сигнал.
Собственный шум усилителя, приведённый ко входу, составляет 30 нВ/√Гц, а динамический диапазон достигает 60 дБ. Регулируемый выходной сигнал ограничен уровнем 0,707 В (RMS), что защищает последующие каскады от перегрузки при громком источнике звука.

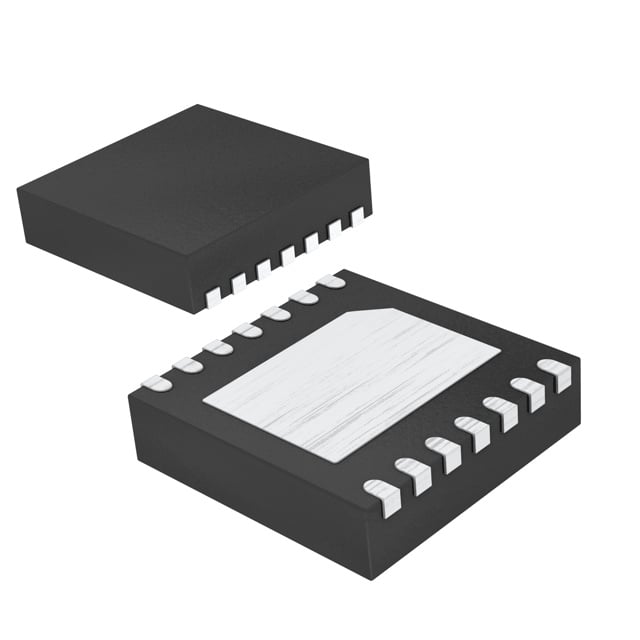

Для энергосбережения предусмотрен режим отключения: переход в выключенное состояние занимает около 60 мс, а возврат в рабочий режим — около 40 мс. Микросхема питается напряжением от 2,7 до 5,5 В, выпускается в корпусе TDFN-14 и рассчитана на работу при температуре от -40 до +85°C.
Основные характеристики
- Напряжение питания: 2,7–5,5 В
- Коэффициент усиления АРУ: 40 / 50 / 60 дБ (выбирается выводом Gain)
- Динамический диапазон: 60 дБ
- Плотность входного шума: 30 нВ/√Гц
- Напряжение смещения микрофона: тип. 2,0 В (1,84–2,18 В)
- Выходное сопротивление цепи смещения микрофона: 1 Ом
- Время атаки АРУ: тип. 1,1 мс (при внешнем конденсаторе 470 нФ)
- Соотношение атака/восстановление: 1:500, 1:2000, 1:4000
- Максимальный уровень выходного сигнала: 0,707 В (RMS)
- Время выключения / включения (Shutdown): 60 / 40 мс
- Корпус: TDFN-14
- Рабочая температура: от -40 до +85°C
Где применяется
- Портативные диктофоны и рекордеры: автоматическое выравнивание уровня записи при разной громкости речи
- Гарнитуры и переговорные устройства: стабильный уровень микрофонного сигнала без ручной подстройки усиления
- IoT-устройства и голосовые ассистенты: приём команды с электретного микрофона с использованием встроенного смещения
- Охранные и переговорные системы: усиление сигнала микрофона перед передачей по линии связи
