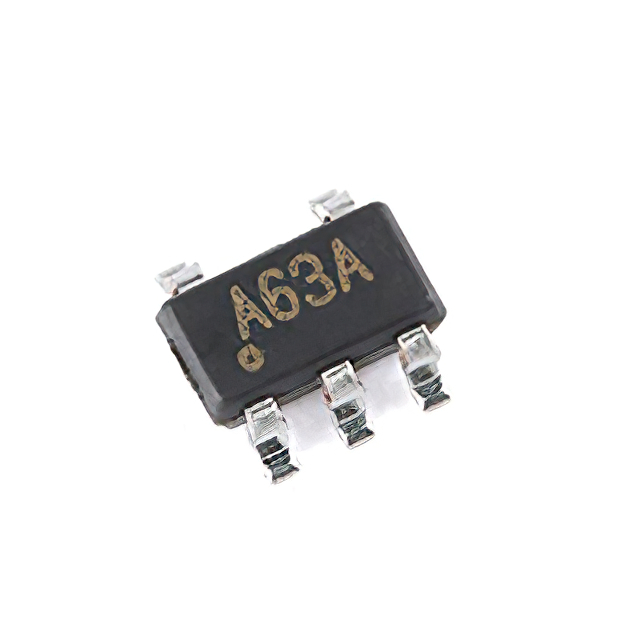

Усилитель Texas Instruments LM321MF — одиночный операционный усилитель малой мощности в корпусе SOT-23 с пятью выводами. Он относится к семейству LM321 и содержит один канал усиления. Питание допускается от 3 до 32 В, поэтому микросхему можно использовать и в низковольтных схемах, и в цепях с повышенным напряжением питания.
Произведение коэффициента усиления на полосу составляет 1 МГц, скорость нарастания выходного напряжения — 0,4 В/мкс. Это значения для сравнительно медленных сигналов: датчиков, медленных аналоговых цепей, фильтров низких частот. Для быстрых импульсных сигналов такой усилитель не рассчитан. Входное напряжение смещения составляет 2 мВ, входной ток покоя — 45 нА. Рабочий температурный диапазон — от -40 до 85 °C.
Отличие этого исполнения от других позиций линейки — корпус SOT-23 и одиночный канал: микросхема занимает на плате минимум места, но не даёт второго усилителя в том же корпусе. Режим rail-to-rail в данных не указан, поэтому размах выходного сигнала относительно шин питания нужно уточнять в документации производителя. Для автомобильных применений квалификация в данных не заявлена.
Основные характеристики
Один канал, питание 3–32 В, полоса 1 МГц, скорость нарастания 0,4 В/мкс. Корпус SOT-23-5, температура от -40 до 85 °C.
Где применяется
- Усиление сигналов датчиков: малый входной ток покоя подходит для высокоомных источников сигнала.
- Активные фильтры: полоса 1 МГц достаточна для фильтрации низкочастотных сигналов.
- Буферные каскады: одиночный усилитель развязывает источник сигнала и нагрузку.
- Компактные платы: корпус SOT-23 устанавливается на поверхность и занимает мало места.
Специалисты компании подберут LM321MF, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
