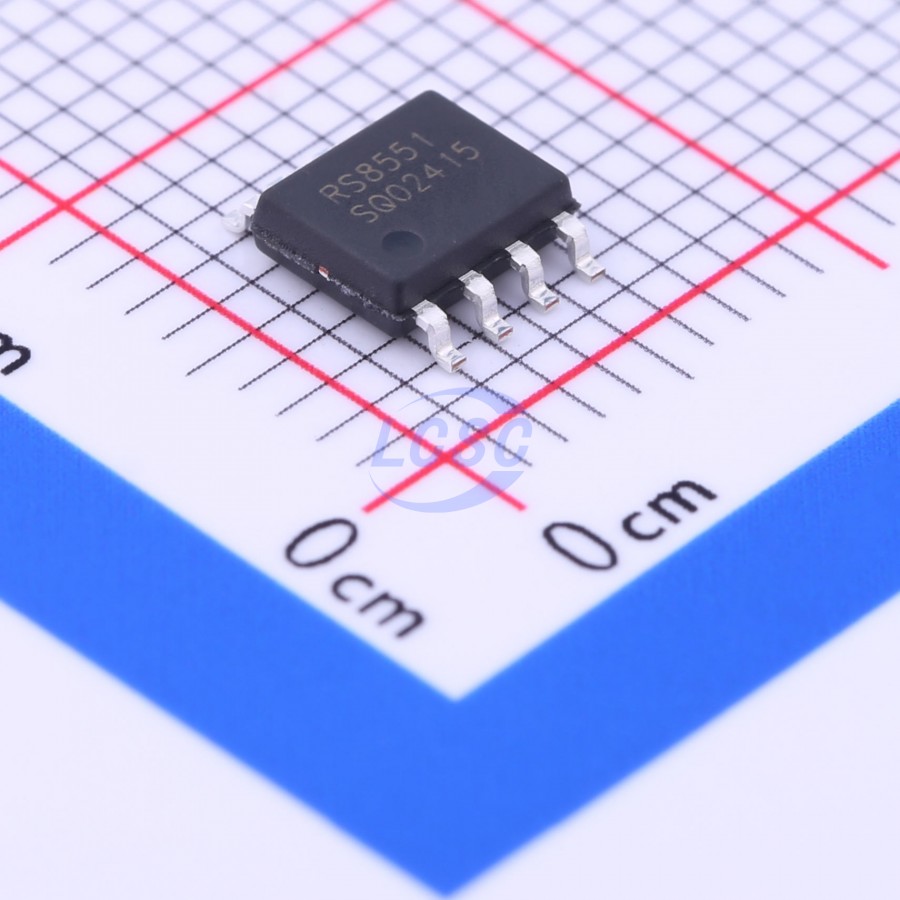

Усилитель Runic RS8551XK — операционный усилитель с нулевым дрейфом (auto-zero) и полным диапазоном входного и выходного сигнала по КМОП-технологии rail-to-rail. Корпус SOIC-8, монтаж поверхностный. Диапазон питающих напряжений — от 2,7 В до 5,5 В, максимально допустимое напряжение питания — 5,5 В.
Технология нулевого дрейфа обеспечивает низкое напряжение смещения нуля: типовое значение 1 мкВ, максимальное — 5 мкВ, а температурный дрейф смещения составляет 0,005 мкВ/°C типовое и 0,05 мкВ/°C максимальное значение. Такие параметры удерживают точность усиления при изменении температуры без периодической калибровки схемы.
Входной ток смещения не превышает 10 пА, входной ток смещения нуля — 50 пА, что позволяет подключать источники сигнала с высоким выходным сопротивлением без заметной погрешности. Коэффициент ослабления синфазного сигнала — 130 дБ типовое значение, 110 дБ минимальное; коэффициент ослабления пульсаций питания — от 110 дБ минимум до 130 дБ типовое значение. Коэффициент усиления без обратной связи — не менее 110 дБ, типовое значение 130 дБ.
Выходной каскад приближается к напряжениям питания: при нагрузке 100 кОм выходное напряжение достигает 4,998 В по высокому уровню и 1 мВ по низкому, при нагрузке 10 кОм — 4,98 В и 10 мВ соответственно. Произведение усиления на полосу пропускания — 4,5 МГц, скорость нарастания выходного напряжения — 2,7 В/мкс, время восстановления после перегрузки — 1 мкс. Ток потребления на один усилитель — 640 мкА типовое значение и 870 мкА максимальное, ток короткого замыкания на выходе — 50 мА. Плотность шумового напряжения на частоте 1 кГц — 35 нВ/√Гц, шум в полосе 0,01–10 Гц — 0,75 мкВ размах. Рабочий диапазон температур — от -40°C до 125°C, устойчивость к электростатическому разряду по модели HBM — 5000 В.
Основные характеристики
- Тип корпуса: SOIC-8
- Монтаж: поверхностный (SMD)
- Диапазон питания: 2,7–5,5 В
- Напряжение смещения нуля (тип./макс.): 1 мкВ / 5 мкВ
- Температурный дрейф смещения (тип./макс.): 0,005 / 0,05 мкВ/°C
- Входной ток смещения: 10 пА
- Входной ток смещения нуля: 50 пА
- КОСС (тип./мин.): 130 / 110 дБ
- КОПП (тип./мин.): 130 / 110 дБ
- Коэфф. усиления без ОС (тип./мин.): 130 / 110 дБ
- Произведение усиления на полосу: 4,5 МГц
- Скорость нарастания: 2,7 В/мкс
- Время восстановления после перегрузки: 1 мкс
- Ток потребления (тип./макс.): 640 / 870 мкА
- Ток короткого замыкания: 50 мА
- Плотность шума на 1 кГц: 35 нВ/√Гц
- Диапазон рабочих температур: от -40°C до 125°C
- Устойчивость к ESD (HBM): 5000 В
Где применяется
- Прецизионные измерительные схемы: усиление сигналов датчиков (тензодатчики, термопары) без ухода нуля со временем
- Промышленная автоматика: стабильная работа усилителя в расширенном диапазоне температур
- Портативные и батарейные устройства: низкое напряжение питания от 2,7 В и умеренное потребление тока
- Согласование с АЦП: выходной сигнал rail-to-rail упрощает использование полного диапазона входа АЦП
