Усилитель Skyworks SE5004L поставляется в заводском исполнении SE5004L-R — это усилитель мощности для радиотракта Wi-Fi стандартов 802.11a/n в диапазоне от 5,15 до 5,85 ГГц. Выпускает его компания Skyworks Solutions. Диапазон совпадает с полосой, в которой работают 5-гигабитные каналы беспроводных сетей, и именно под неё заявлены испытательные частоты.
По заводским данным коэффициент усиления составляет 32 дБ, а точка сжатия на 1 дБ (P1dB) — 34 дБм. Напряжение питания — от 3 до 5,5 В, потребляемый ток — 600 мА. Ток довольно большой, поэтому при проектировании платы нужно закладывать достаточное сечение дорожек питания и обдумывать отвод тепла: корпус позиции небольшой, а мощность рассеяния заметна.

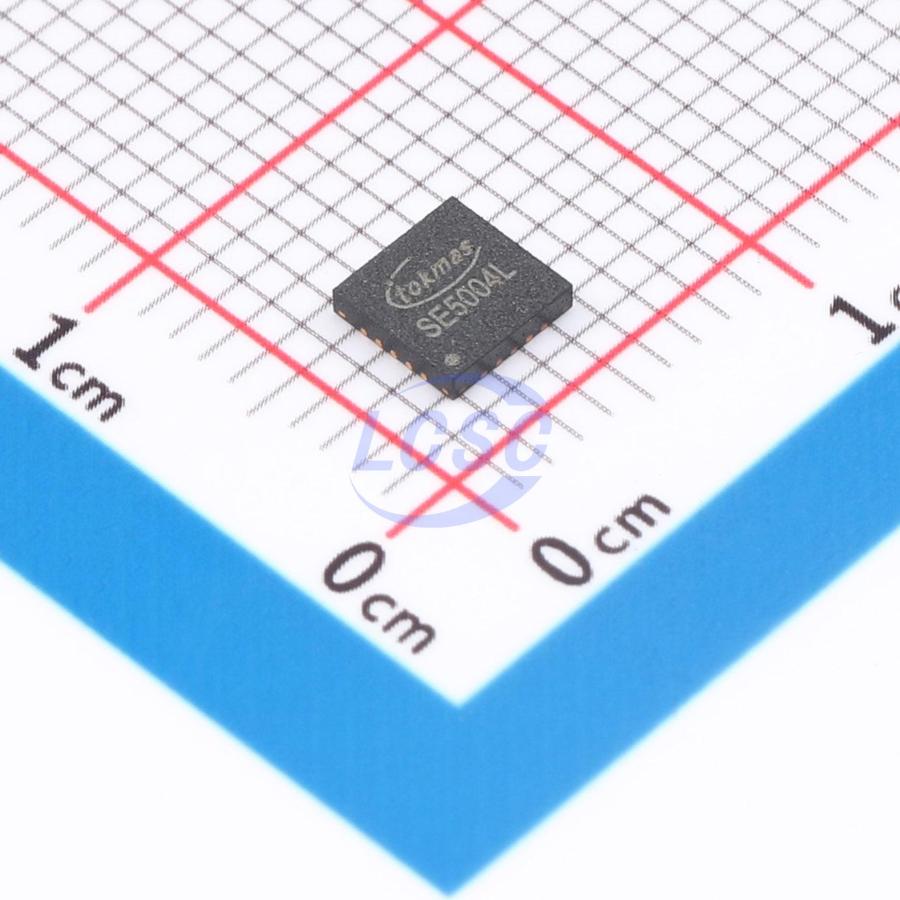

Корпус — 20-VFQFN с открытой площадкой, размер 4×4 мм, монтаж поверхностный. Площадка служит и тепловым, и электрическим контактом, поэтому качество пайки напрямую влияет на режим работы. Поставка заводская — в ленте на катушке, что рассчитано на автоматический монтаж. Статус в документации — активная позиция.
Пределы у позиции определяются диапазоном: на частотах вне 5,15–5,85 ГГц параметры производитель не гарантирует. Для диапазона 2,4 ГГц потребуется другой усилитель, и специалисты компании могут предложить подходящий вариант.
Основные характеристики
Диапазон от 5,15 до 5,85 ГГц, усиление 32 дБ, P1dB 34 дБм, питание от 3 до 5,5 В, ток 600 мА, корпус 20-VFQFN (4×4 мм).
Где применяется
- Точки доступа Wi-Fi: выходной каскад передатчика в диапазоне 5 ГГц по стандартам 802.11a/n.
- Беспроводные мосты: усиление сигнала в линиях связи между площадками.
- Клиентские адаптеры: повышение выходной мощности там, где её не хватает от основной микросхемы.
- Ремонт радиомодулей: замена вышедшего из строя усилителя в действующих изделиях.
