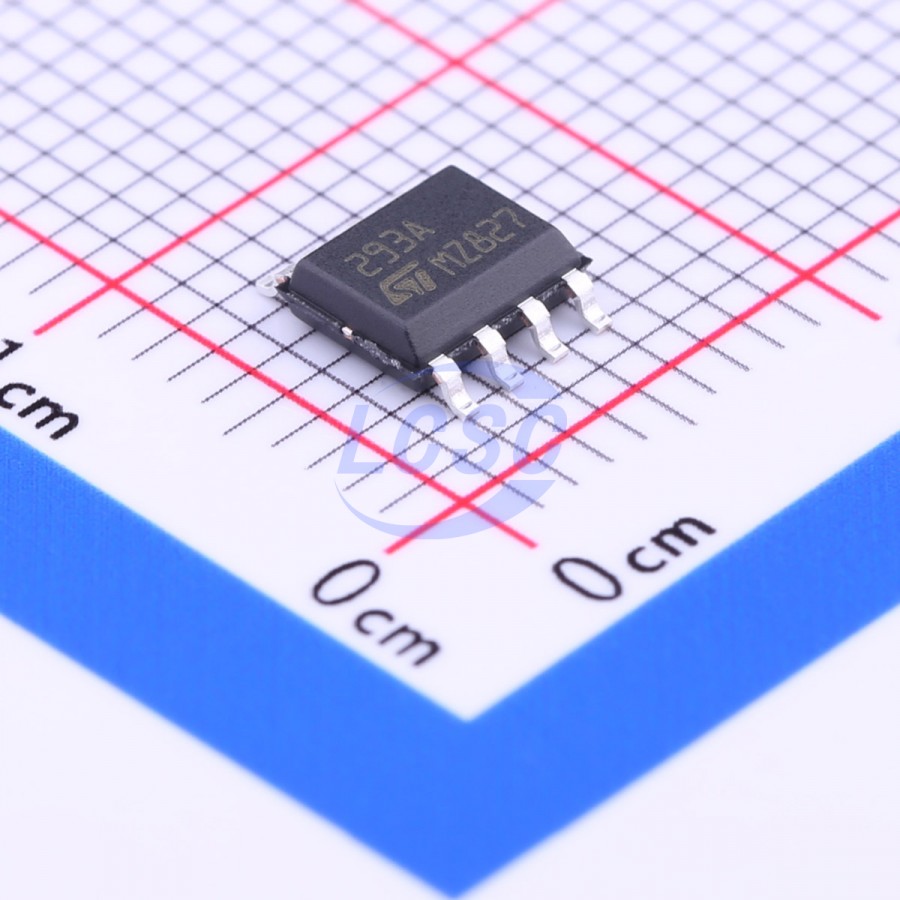

STMicroelectronics LM293ADT — сдвоенный компаратор напряжения с малым потребляемым током. В одном корпусе находятся два независимых канала, каждый сравнивает два входных напряжения и выдаёт на выходе логический уровень. Питание возможно как от одного источника напряжением от 2 до 36 В, так и от двухполярного от ±1 до ±18 В.
Исполнение с индексом A отличается точностью по входу: типовое напряжение смещения составляет ±1 мВ, максимальное — ±5 мВ, а во всём температурном диапазоне — ±4 мВ типовое и ±9 мВ максимальное. Входной ток смещения во всём диапазоне температур — 300 нА типовой и 400 нА максимальный, входной ток сдвига — ±100 нА типовой и ±150 нА максимальный. Синфазное напряжение на входах лежит в пределах от 0 до значения на 2 В ниже положительного питания, дифференциальное напряжение на входах может быть равно напряжению питания.
Быстродействие: время отклика — 1,3 мкс типовое при нагрузочном резисторе 5,1 кОм к положительному питанию; при большом сигнале и ТТЛ-входе отклик составляет около 300 нс. Выход совместим с уровнями ТТЛ, ДТЛ, ЭСЛ, МОП и КМОП. Максимальный выходной ток — около 20 мА, напряжение низкого уровня не превышает 700 мВ, ток высокого уровня — не более 1 мкА, а замыкание выхода на землю не приводит к повреждению.
Потребление при 5 В — 0,45 мА типовое и 1 мА максимальное, при 30 В — 0,6 мА типовое и 2,5 мА максимальное. Рабочий диапазон температур от −40 до +105 °C. Стойкость к электростатическому разряду: класс H1B по модели человеческого тела (500–1000 В), класс M2 по машинной модели (100–200 В), класс C5 по модели заряженного устройства (выше 1500 В). Конструктивно линейка выпускается в корпусах SO8, TSSOP8, MiniSO8 и DFN8 2×2 мм; в данной позиции указан корпус SO-8, тепловое сопротивление «кристалл — корпус» для него 40 °C/Вт.
Основные характеристики
Два компаратора, питание 2–36 В или ±1–±18 В, время отклика 1,3 мкс типовое, смещение ±1 мВ типовое, потребление 0,45 мА при 5 В, корпус SO-8.
Где применяется
- Пороговые детекторы: контроль напряжения или сигнала датчика относительно опорного уровня с точностью смещения до единиц милливольт.
- Схемы с широким питанием: работа от источников до 36 В без отдельного стабилизатора для самого компаратора.
- Преобразование уровней: выход подстраивается резистором к нужной шине и совместим с ТТЛ, КМОП и другими семействами.
- Маломощные устройства: потребление около 1 мВт на канал при 5 В подходит для экономичных схем.
