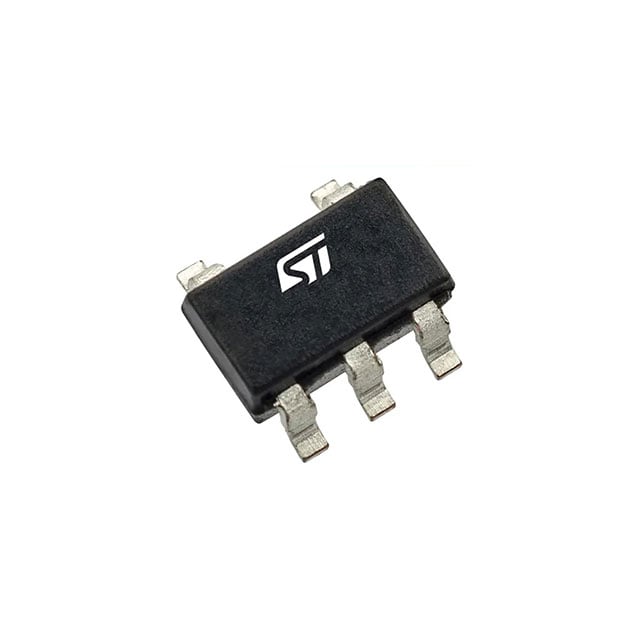

Супервизор STMicroelectronics STWD100NYWY3F — сторожевой таймер с сигналом сброса в корпусе SOT23-5. Микросхема следит за импульсами, которые процессор подаёт на вход WDI. Если импульса нет в течение заданного периода, она выставляет на выходе WDO низкий уровень и перезапускает зависший узел.
Выход построен по схеме с открытым стоком, активный уровень низкий. Рекомендуемый подтягивающий резистор — 10 кОм. Для линейки заявлены периоды срабатывания 3,4 мс, 6,3 мс, 102 мс и 1,6 с. Длительность импульса на WDI должна быть не менее 1 мкс, а помехи короче 100 нс микросхема игнорирует. Сигнал на выходе удерживается не менее 10 мкс.
Рабочее напряжение питания составляет 2,7–5,5 В, предельное — 6 В. Типичный потребляемый ток — 13 мкА. Диапазон рабочих температур — от −40 до 125 °C, что шире, чем у многих микросхем общего назначения. Устойчивость к электростатическому разряду: 2000 В по модели человеческого тела и 1000 В по модели заряженного устройства.
Монтаж поверхностный, поставка в ленте на катушке, маркировка на корпусе — WNY. Позиция контролирует только работу процессора по импульсам на входе WDI, а не уровень питающего напряжения.
Основные характеристики
Питание 2,7–5,5 В, выход с открытым стоком, периоды срабатывания от 3,4 мс до 1,6 с, ток 13 мкА, диапазон температур от −40 до 125 °C.
Где применяется
- Встраиваемые контроллеры: перезапуск зависшей программы по сигналу сброса.
- Промышленная автоматика: широкий диапазон температур, до 125 °C.
- Устройства с питанием от батареи: малый потребляемый ток 13 мкА.
- Системы с несколькими уровнями логики: выход с открытым стоком объединяется с другими линиями сброса.
