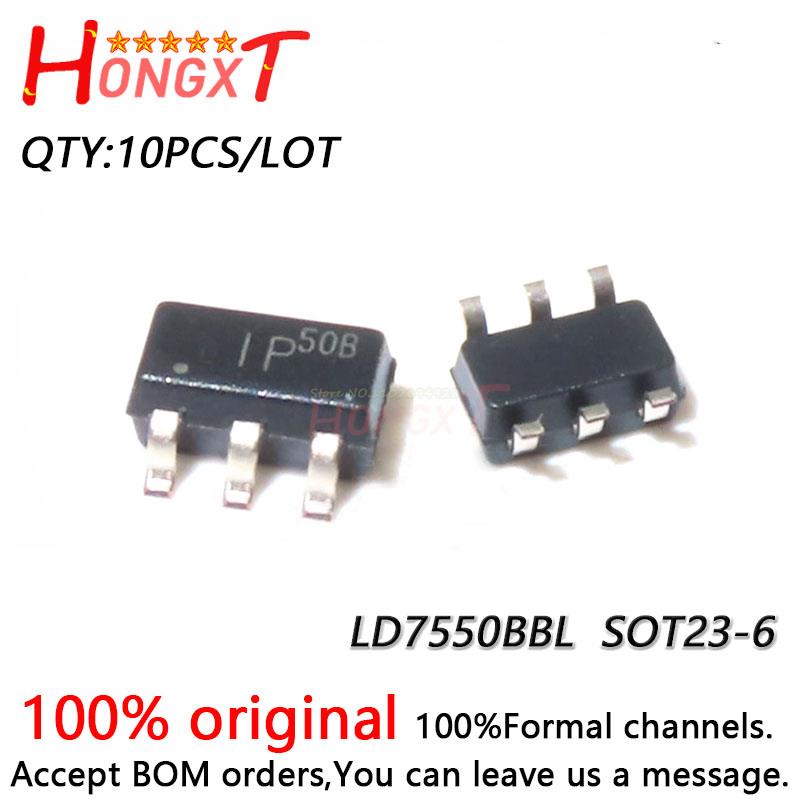

ШИМ-контроллер Leadtrend LD7550 LD7550BBL выполнен в корпусе SOT-26 и предназначен для управления импульсными источниками питания обратноходовой топологии. Рабочая частота преобразования задаётся внешним резистором RT и лежит в диапазоне от 50 до 130 кГц, типовое значение — 65 кГц при сопротивлении резистора 100 кОм. Стабильность частоты по температуре не превышает 3%, по напряжению питания — 1%.
Контроллер имеет встроенный «зелёный» режим (green mode), который при снижении нагрузки уменьшает частоту переключения до 20 кГц при достижении порога 2,35 В на входе обратной связи, снижая потери переключения и потребление в дежурном режиме. Пусковой ток при этом низкий — типово 8 мкА, не более 20 мкА, что позволяет использовать высокоомный пусковой резистор и уменьшить потери на старте.
Защита по напряжению питания реализована через блок UVLO: включение происходит при напряжении 16 В, выключение — при 10 В, гистерезис исключает ложные срабатывания при просадках на старте. Защита от превышения напряжения срабатывает на уровне 29 В. Выходной драйвер затвора отдаёт ток до 300 мА, время нарастания и спада импульса на ёмкостной нагрузке 1000 пФ составляет 50–200 нс и 30–100 нс соответственно, что обеспечивает быстрое переключение силового транзистора и снижает динамические потери.
Максимальное напряжение питания микросхемы — 36 В, максимальная температура перехода — 150°C. Рассеиваемая мощность ограничена 650 мВт в корпусе DIP8 и 250 мВт в корпусе SOT26 при температуре окружающей среды 85°C, тепловое сопротивление — 250°C/W. Защита от статического разряда по модели HBM — 3,5 кВ. Рабочий диапазон температур — от -40°C до +85°C, температура хранения — от -65°C до +150°C.
Основные характеристики
- Корпус: SOT-26
- Частота генератора: 65 кГц типовое значение (50–130 кГц диапазон)
- Стабильность частоты по температуре: 3%
- Стабильность частоты по напряжению: 1%
- Режим Green mode, частота / порог: 20 кГц / 2,35 В
- Пусковой ток, тип. / макс.: 8 мкА / 20 мкА
- UVLO включение / выключение: 16 В / 10 В
- Защита от перенапряжения (OVP): 29 В
- Ток драйвера затвора: 300 мА
- Макс. напряжение питания: 36 В
- Макс. темп. перехода: 150°C
- Рассеиваемая мощность (SOT26, при 85°C): 250 мВт
- Тепловое сопротивление: 250°C/W
- ЭСР (HBM): 3,5 кВ
- Диапазон рабочих температур: от -40°C до +85°C
- Температура хранения: от -65°C до +150°C
- Тип монтажа: SMD
Где применяется
- Импульсные блоки питания: обратноходовые источники питания бытовой и офисной электроники
- Зарядные устройства и адаптеры: компактные сетевые адаптеры, где важен низкий уровень потребления в дежурном режиме
- Светодиодные драйверы: питание светодиодного освещения от сети переменного тока
- Дежурные источники питания: узлы питания в приборах с длительным пребыванием в режиме ожидания
