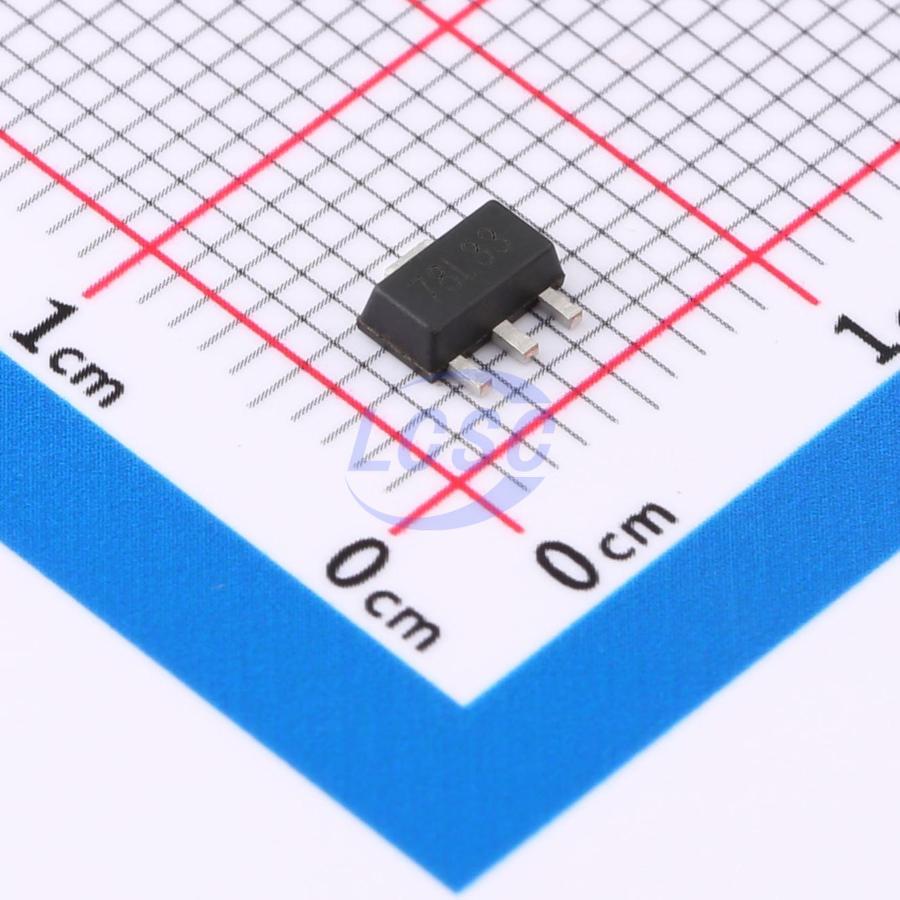

Микросхема питания STMicroelectronics L78L33ABUTR — линейный стабилизатор напряжения с фиксированным выходом 3,3 В и максимальным выходным током 100 мА. Позиция встречается также под обозначением L78L33. Производитель — STMicroelectronics, корпус SOT-89 с тремя выводами, монтаж поверхностный.
У стабилизатора один выход, и напряжение на нём задано заводом, поэтому внешние резисторы для настройки не нужны. Входное напряжение допускается до 30 В, так что микросхему можно питать от шины заметно выше 3,3 В. У любого линейного стабилизатора разница между входом и выходом превращается в тепло на кристалле. Чем выше входное напряжение и ток нагрузки, тем сильнее нагрев, и при токе около 100 мА это основное ограничение.
Исполнение рассчитано на температуры от -40 до 125 °C. Максимальный ток 100 мА — это предел позиции: для более мощных нагрузок нужен другой стабилизатор или импульсный преобразователь. Микросхема относится к продуктовой линии стабилизаторов 3,3 В на 100 мА.
По документации производителя позиция соответствует требованиям RoHS, веществ SVHC в ней нет (по состоянию на 25 июня 2025 года). Партия прослеживается по коду даты и партии.
Основные характеристики
Выход 3,3 В, до 100 мА, вход до 30 В. Корпус SOT-89, три вывода, рабочий диапазон температур от -40 до 125 °C.
Где применяется
- Питание цифровой логики: получение 3,3 В из более высокой шины при небольшом токе потребления.
- Локальная стабилизация на плате: отдельный стабилизатор рядом с маломощным потребителем.
- Промышленная электроника: узлы, которым нужен диапазон температур от -40 до 125 °C.
- Платы под SOT-89: замена в изделиях с поверхностным монтажом и таким посадочным местом.
