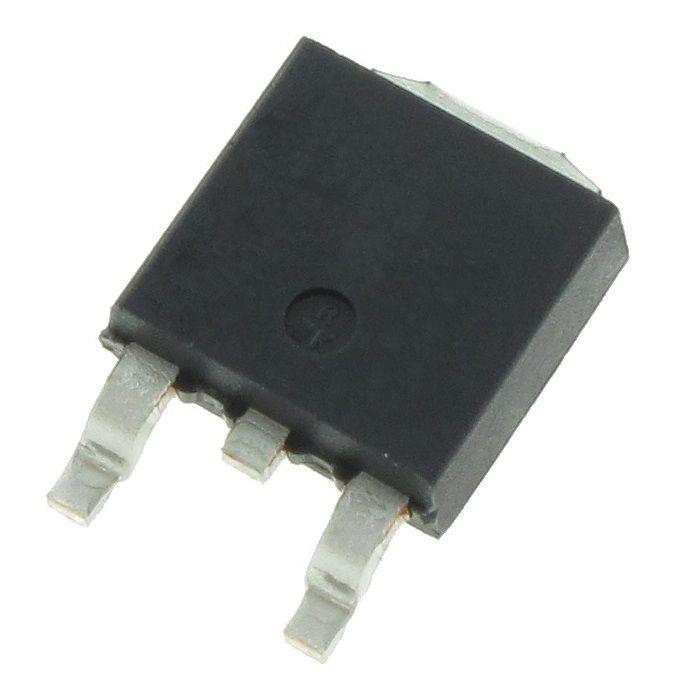

Микросхема, Onsemi, MC78M05BDTRKG — линейный стабилизатор положительного напряжения из серии 7805 с фиксированным выходом 5 В. Он принимает входное напряжение в диапазоне от 10 до 35 В и отдаёт в нагрузку до 500 мА. Это исполнение для поверхностного монтажа в корпусе DPAK (TO-252) с тремя выводами, в отличие от выводных вариантов той же серии.
Линейный принцип стабилизации означает, что вся разница между входным и выходным напряжением выделяется на микросхеме в виде тепла. При входе 10 В и токе, близком к максимальному, рассеиваемая мощность заметно ниже, чем при входе 35 В, поэтому на практике ограничением становится не только предельный ток, но и нагрев корпуса. Теплоотвод в этом исполнении обеспечивается полигоном печатной платы под корпусом DPAK.
Выход один, значение 5 В не регулируется. Рабочий диапазон температур — от -40 до 125 °C. Производитель указывает соответствие RoHS с исключением и прослеживаемость партий по коду даты и партии.
Стабилизатор такого типа подходит там, где нужна простая схема без внешних элементов преобразования: пульсации, создаваемые импульсными преобразователями, здесь отсутствуют. Расплата за это — низкий КПД при большом перепаде напряжений. Нижняя граница входа в 10 В тоже необходимо учитывать: питание от шин 5 или 9 В для этой позиции не подходит.
Основные характеристики
Линейный стабилизатор 5 В, вход от 10 до 35 В, ток до 500 мА, корпус DPAK (TO-252), температура от -40 до 125 °C.
Где применяется
- Питание логики 5 В: стабилизация от более высокой шины, например от промежуточной цепи 12–24 В.
- Малошумящие цепи: линейная стабилизация без пульсаций переключения.
- Платы с поверхностным монтажом: корпус DPAK ставится автоматом, теплоотвод идёт через плату.
- Замена выводных стабилизаторов 7805: при переходе на SMD-сборку.
