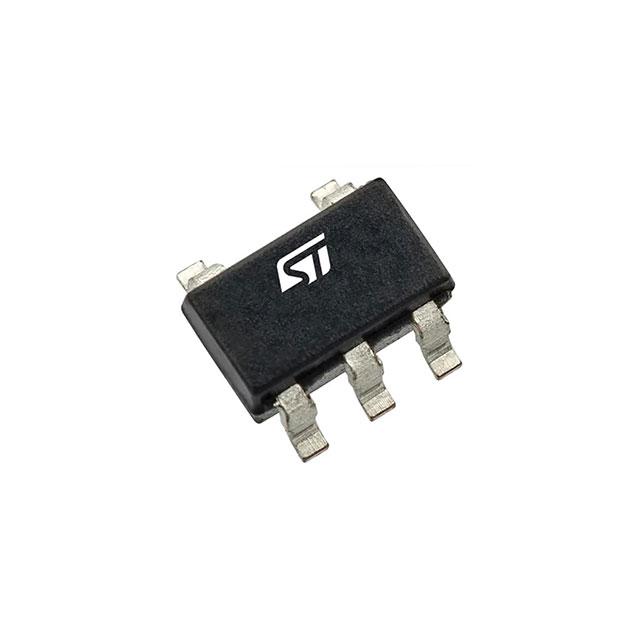

Микросхема STMicroelectronics LD2985BM33R — линейный стабилизатор напряжения с малым падением (LDO) на фиксированное выходное напряжение 3.3 В. Выходной ток — до 150 мА, выход один, полярность положительная. Фиксированное значение означает, что выходное напряжение не подстраивается внешними резисторами: оно задано самой микросхемой, и это упрощает схему включения.
Входное напряжение допускается от 2.5 В до 16 В. Такой диапазон позволяет питать стабилизатор как от пониженной шины, так и от более высокого источника. Типовое падение напряжения составляет 280 мВ при номинальном токе, поэтому для выхода 3.3 В на входе нужен запас сверх этого значения. Разница между входом и выходом рассеивается в корпусе в виде тепла: чем больше перепад и ток, тем сильнее нагрев.
Корпус — SOT-23 с пятью выводами, монтаж поверхностный. Рабочая температура — от -40°C до 125°C. Класс чувствительности к влаге — MSL 1, то есть срок хранения до пайки не ограничен. Позиция соответствует требованиям RoHS, производитель указывает прослеживаемость по дате и коду партии.
Предел по току — 150 мА. Для потребителей мощнее этой величины стабилизатор не подходит, и в таких случаях выбирают микросхему с большим выходным током. Специалисты компании помогут сверить нагрузку платы с этим пределом.
Основные характеристики
Выход 3.3 В, ток до 150 мА. Вход от 2.5 В до 16 В. Корпус SOT-23, 5 выводов. Рабочая температура от -40°C до 125°C.
Где применяется
- Питание цифровой логики: получение 3.3 В на платах с микроконтроллерами малой мощности.
- Датчики и аналоговые узлы: питание узлов, чувствительных к помехам по шине питания.
- Платы с ограниченным местом: стабилизатор в корпусе SOT-23 занимает мало площади.
- Оборудование с широким температурным диапазоном: работа от -40°C до 125°C.
