Микросхема STMicroelectronics L78L12ABUTR — линейный стабилизатор напряжения с фиксированным выходом 12 В. Он принадлежит маломощной серии L78L и рассчитан на выходной ток до 100 мА. Микросхема понижает более высокое входное напряжение до постоянного уровня 12 В и подходит для питания узлов, которым нужна небольшая мощность.
Входное напряжение лежит в диапазоне от 14 до 35 В. Нижняя граница выше выходного напряжения, так как линейный стабилизатор не повышает напряжение и требует запаса на падение. Разница между входом и выходом выделяется в виде тепла, поэтому при высоком входном напряжении и токе, близком к 100 мА, нагрев становится главным ограничением. Для плат с большим перепадом напряжения полезно заранее прикинуть рассеиваемую мощность.

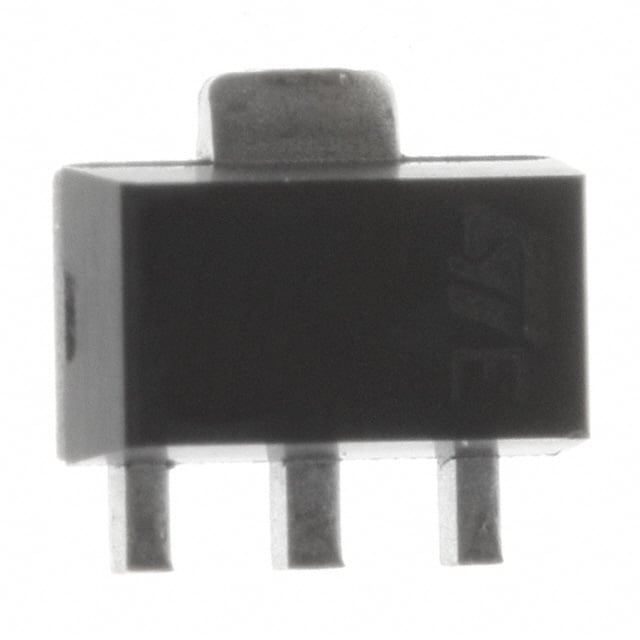

Корпус — SOT-89 для поверхностного монтажа, он компактен и при этом имеет теплоотводящую площадку. Рабочий диапазон температур — от −40 до 125 °C, что позволяет применять микросхему в оборудовании с широким температурным режимом. Буква «A» в обозначении указывает на вариант серии с улучшенной точностью, а окончание TR означает поставку в ленте для автоматического монтажа.
Заводское описание называет сферы применения: промышленная автоматика и блоки питания бытовой электроники. Для токов выше 100 мА этот стабилизатор не подходит, для таких нагрузок нужна другая позиция, например из серии с более высоким выходным током. Схемы, где перепад входа и выхода велик, а ток значителен, лучше строить на импульсном преобразователе.
Основные характеристики
Линейный стабилизатор, выход 12 В фиксированный, ток до 100 мА, вход от 14 до 35 В, корпус SOT-89, температура от −40 до 125 °C.
Где применяется
- Промышленная автоматика: питание датчиков и логических цепей 12 В от более высокой шины.
- Блоки питания бытовой электроники: вторичная стабилизация маломощных узлов.
- Платы с широким температурным режимом: диапазон до 125 °C позволяет ставить микросхему рядом с тёплыми элементами.
- Автоматический монтаж: поставка в ленте и корпус SOT-89 рассчитаны на поверхностную сборку.
