Микросхема MaxLinear LDO MaxLinear SPX3819 SPX3819M5-L-3-3/TR — линейный стабилизатор напряжения с низким падением от компании MaxLinear. Исполнение с индексом 3-3 выдаёт фиксированное выходное напряжение 3,3 В при токе нагрузки до 0,5 А. Выход один, подстройка внешними резисторами не нужна: значение задано при изготовлении.
По заводским данным, стабилизатор отличается малым падением напряжения между входом и выходом и небольшим собственным потреблением. Благодаря этому он подходит для батарейных и портативных устройств, где входное напряжение лишь немного выше выходного, а ток покоя влияет на время работы от элемента питания.

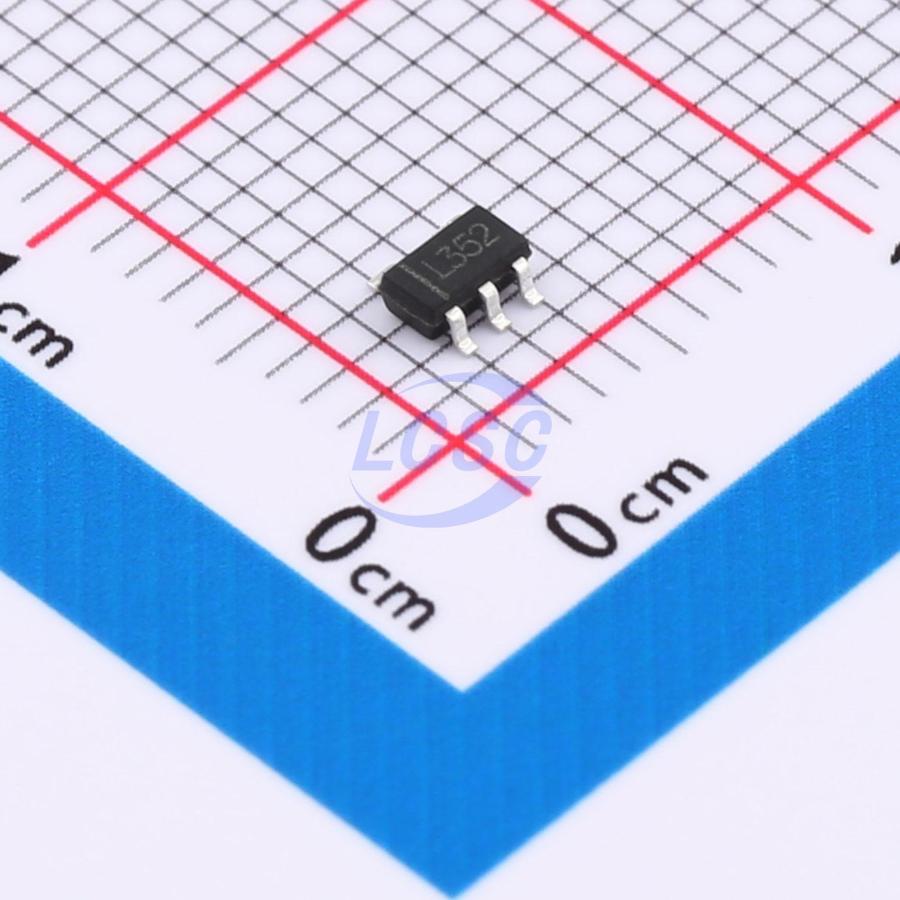

Корпус — SOT-23-5 для поверхностного монтажа, он занимает на плате минимум места. Вместе с тем у малого корпуса ограничена способность отводить тепло. Ток 0,5 А обеспечивается не при любой разнице входного и выходного напряжений: чем она больше, тем больше мощности рассеивается на микросхеме. Тепловой режим стоит оценить заранее по документации производителя, особенно при питании от входа заметно выше 3,3 В.
Это линейный стабилизатор, поэтому он не повышает напряжение и не обеспечивает высокого КПД при большой разнице между входом и выходом. Там, где она велика, чаще используют импульсные преобразователи, а LDO ставят после них для получения чистого питания 3,3 В для цифровых и аналоговых узлов.
Основные характеристики
Линейный стабилизатор с низким падением, выход 3,3 В фиксированный, ток до 500 мА, один выход, корпус SOT-23-5, поверхностный монтаж.
Где применяется
- Портативные устройства: питание 3,3 В от аккумулятора или батареи при малом собственном потреблении.
- Питание микроконтроллеров: формирование стабильной шины 3,3 В для логики и периферии.
- Постстабилизация: сглаживание выходного напряжения после импульсного преобразователя.
- Платы малого размера: корпус SOT-23-5 удобен при плотной компоновке.
